AC కాంబినర్ బాక్స్ మరియు DC కాంబినర్ బాక్స్ మధ్య తేడా ఏమిటి?

మీరు సోలార్ PV వ్యవస్థను సెటప్ చేసినప్పుడు, భద్రత కోసం కాంబినర్ బాక్స్‌లు ముఖ్యమైనవి. రెండు ప్రధాన రకాలు ఉన్నాయి: AC మరియు DC.

రెండూ విద్యుత్ ప్రవాహాన్ని నిర్వహించడానికి మరియు వ్యవస్థను రక్షించడంలో సహాయపడతాయి. కానీ అవి వివిధ రకాల విద్యుత్‌తో పని చేస్తాయి మరియు PV సెటప్‌లోని వివిధ భాగాలకు సరిపోతాయి. ఈ వ్యాసంలో, మేము వారి ప్రధాన తేడాలను వివరిస్తాము. మేము విషయాలను స్పష్టం చేయడానికి జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC నుండి నిజమైన ఉత్పత్తులను కూడా ఉపయోగిస్తాము.

1. ప్రధాన ఉద్దేశ్యం: వారు ఏమి చేస్తారు

అతిపెద్ద వ్యత్యాసం వారు నిర్వహించే విద్యుత్ రకంతో మొదలవుతుంది.

AC కాంబినర్ బాక్స్

AC అంటే ఆల్టర్నేటింగ్ కరెంట్. ఇది గ్రిడ్‌లోకి ప్రవహించే లేదా మీ భవనానికి శక్తినిచ్చే విద్యుత్.

AC కాంబినర్ బాక్స్‌లు బహుళ AC మూలాధారాల నుండి శక్తిని సేకరిస్తాయి (ఇన్వర్టర్‌ల వంటివి). వారు ఈ ప్రత్యేక AC పవర్ స్ట్రీమ్‌లను ఒక ప్రధాన స్ట్రీమ్‌లో మిళితం చేస్తారు. ఇది గ్రిడ్‌కి కనెక్ట్ చేయడం లేదా పవర్‌ని పంపిణీ చేయడం సులభం చేస్తుంది.

సౌత్యా యొక్క AC కాంబినర్ బాక్స్‌లు ఈ పని కోసం రూపొందించబడ్డాయి. వాటికి రెండు సెటప్‌లు ఉన్నాయి: ఒకటి 4 ఇన్ 1 అవుట్, మరొకటి 6 ఇన్ 1 అవుట్. వోల్టేజ్ ఎంపికలు 230 V/400 V, 690 V మరియు 800 Vలను కలిగి ఉంటాయి. ఈ పెట్టెలు ఓవర్‌కరెంట్, షార్ట్ సర్క్యూట్‌లు మరియు మెరుపు ఉప్పెనల నుండి రక్షిస్తాయి. అవి వాణిజ్య పైకప్పులు, యుటిలిటీ-స్కేల్ సోలార్ ప్లాంట్లు మరియు కార్‌పోర్ట్ పందిరిలో ఉపయోగించబడతాయి.

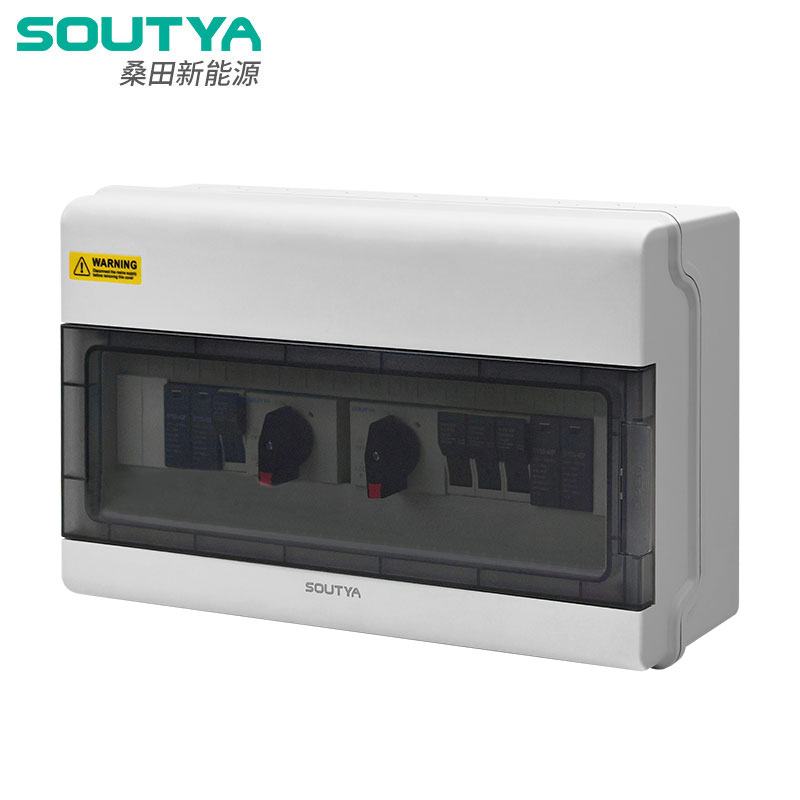

DC కాంబినర్ బాక్స్

DC అంటే డైరెక్ట్ కరెంట్. సోలార్ ప్యానెల్స్ నేరుగా ఉత్పత్తి చేసే విద్యుత్ ఇది.

DC కాంబినర్ బాక్స్‌లు బహుళ సోలార్ ప్యానెల్ స్ట్రింగ్‌ల నుండి శక్తిని సేకరిస్తాయి. ప్రతి స్ట్రింగ్ ఒకదానితో ఒకటి అనుసంధానించబడిన ప్యానెల్‌ల సమూహం. బాక్స్ ఈ DC పవర్ స్ట్రీమ్‌లను మిళితం చేస్తుంది మరియు వాటిని ఇన్వర్టర్‌కి పంపుతుంది. ఇన్వర్టర్ అప్పుడు DCని AC పవర్‌గా మారుస్తుంది.

సౌత్యా యొక్క DC కాంబినర్ బాక్స్‌లు అనేక అవసరాలను కవర్ చేస్తాయి. అవి 500 V, 1000 V మరియు 1500 V కలిగి ఉంటాయి. కొన్ని ఆర్క్-ఫాల్ట్ ప్రొటెక్షన్ (AFCI) లేదా DC ఐసోలేటర్‌ల వంటి అదనపు ఫీచర్‌లను కలిగి ఉంటాయి. అవి రివర్స్ కరెంట్, ఓవర్ వోల్టేజ్ మరియు స్ట్రింగ్ వైఫల్యాల నుండి రక్షిస్తాయి. నివాస, వాణిజ్య మరియు యుటిలిటీ స్కేల్ PV సిస్టమ్‌లకు అవి అవసరం.

2. కీ సాంకేతిక తేడాలు

సౌత్యా యొక్క AC మరియు DC కాంబినర్ బాక్స్‌ల సాంకేతిక స్పెక్స్‌ను పోల్చి చూద్దాం. ఇది వారి ప్రత్యేక లక్షణాలను చూడటానికి మీకు సహాయం చేస్తుంది.

3. అవి PV సిస్టమ్‌లో ఎక్కడ సరిపోతాయి

సోలార్ సెటప్‌లో వారి స్థానాలు చాలా భిన్నంగా ఉంటాయి.

AC కాంబినర్ బాక్స్ ప్లేస్‌మెంట్

ఇన్వర్టర్ తర్వాత AC కాంబినర్ బాక్సులను ఉంచుతారు.

ఇన్వర్టర్లు DC పవర్‌ని AC పవర్‌గా మారుస్తాయి. AC కాంబినర్ బాక్స్ ఈ స్ట్రీమ్‌లన్నింటినీ సేకరిస్తుంది. ఇది ప్రధాన పంపిణీ ప్యానెల్ లేదా గ్రిడ్‌కు మిశ్రమ శక్తిని పంపుతుంది.

ఉదాహరణకు, సౌత్యా యొక్క 800 V AC కాంబినర్ బాక్స్ 6 ఇన్ 1 అవుట్ యుటిలిటీ స్కేల్ సోలార్ బ్లాక్‌లలో ఉపయోగించబడుతుంది. ఇది 6 ఇన్వర్టర్ల నుండి శక్తిని తీసుకుంటుంది మరియు దానిని ఒక అధిక సామర్థ్యం గల స్ట్రీమ్‌గా (960 kW వరకు) మిళితం చేస్తుంది.

DC కాంబినర్ బాక్స్ ప్లేస్‌మెంట్

DC కాంబినర్ బాక్సులను సోలార్ ప్యానెల్స్ మరియు ఇన్వర్టర్ మధ్య ఉంచుతారు.

సోలార్ ప్యానెల్స్ స్ట్రింగ్స్‌లో DC శక్తిని ఉత్పత్తి చేస్తాయి. ప్రతి స్ట్రింగ్ DC కాంబినర్ బాక్స్‌కు వెళుతుంది. బాక్స్ ఈ స్ట్రింగ్‌లను ఒకే DC లైన్‌లో విలీనం చేస్తుంది. ఈ లైన్ ACకి మార్చడానికి ఇన్వర్టర్‌కు వెళుతుంది.

సౌత్యా యొక్క 1500V DC కాంబినర్ బాక్స్ పెద్ద-స్థాయి సిస్టమ్‌లకు అనువైనది. ఇది బహుళ స్ట్రింగ్‌ల నుండి అధిక-వోల్టేజ్ DC శక్తిని నిర్వహిస్తుంది. ఇది ఇన్వర్టర్‌కు సురక్షితమైన మరియు సమర్థవంతమైన విద్యుత్ ప్రవాహాన్ని నిర్ధారిస్తుంది.

4. సాధారణ అప్లికేషన్లు

ప్రతి పెట్టె నిర్దిష్ట సిస్టమ్ పరిమాణాలు మరియు ఉపయోగాల కోసం నిర్మించబడింది.

AC కాంబినర్ బాక్స్ ఉపయోగాలు

కమర్షియల్ రూఫ్‌టాప్‌లు: సౌత్యా యొక్క 4 ఇన్ 1 అవుట్ AC కాంబినర్ బాక్స్ 50–100 kW సిస్టమ్‌ల కోసం పని చేస్తుంది.

యుటిలిటీ-స్కేల్ సోలార్ ప్లాంట్లు: 800 V 6 ఇన్ 1 అవుట్ మోడల్ 600–960 kW వ్యవస్థలను నిర్వహిస్తుంది.

కార్పోర్ట్ కనోపీలు మరియు లైట్-ఇండస్ట్రియల్ PV ప్లాంట్లు: వివిధ మోడల్‌లు ఈ మధ్య నుండి పెద్ద సెటప్‌లకు సరిపోతాయి.

DC కాంబినర్ బాక్స్ ఉపయోగాలు

నివాస PV వ్యవస్థలు: గృహ సౌర అమరికల కోసం చిన్న DC కాంబినర్ బాక్స్‌లు.

వాణిజ్య మరియు పారిశ్రామిక సంస్థాపనలు: పెద్ద పైకప్పు వ్యవస్థల కోసం 1000 V లేదా 1500 V నమూనాలు.

యుటిలిటీ స్కేల్ గ్రౌండ్-మౌంటెడ్ ప్లాంట్లు: AFCI మరియు ఐసోలేటర్ ఫీచర్‌లతో కూడిన హై కెపాసిటీ బాక్స్‌లు.

ఎనర్జీ స్టోరేజ్ ఇంటిగ్రేషన్: బ్యాటరీ రాక్‌లతో పని చేయడానికి రూపొందించబడిన బాక్స్‌లు.

5. సరైనదాన్ని ఎలా ఎంచుకోవాలి

మీరు వాటి మధ్య ఎంచుకోవలసిన అవసరం లేదు. చాలా PV వ్యవస్థలకు రెండూ అవసరం. మీకు ఏ స్పెక్స్ అవసరమో నిర్ణయించుకోవడం ఇక్కడ ఉంది:

దీని ఆధారంగా AC కాంబినర్ బాక్స్‌ను ఎంచుకోండి:

మీ సిస్టమ్‌లోని ఇన్వర్టర్‌ల సంఖ్య (4 ఇన్ 1 అవుట్ లేదా 6 ఇన్ 1 అవుట్).

మీ సిస్టమ్ యొక్క AC వోల్టేజ్ (230 V / 400 V, 690 V, లేదా 800 V).

సిస్టమ్ సామర్థ్యం (ఉదా., చిన్న వాణిజ్యానికి 50 kW, యుటిలిటీ-స్కేల్ కోసం 960 kW).

దీని ఆధారంగా DC కాంబినర్ బాక్స్‌ని ఎంచుకోండి:

మీ సోలార్ ప్యానెళ్ల DC వోల్టేజ్ (500 V, 1000 V, లేదా 1500 V).

మీ వద్ద ఉన్న సోలార్ స్ట్రింగ్‌ల సంఖ్య (మాడ్యులర్ డిజైన్‌లు వేర్వేరు గణనలకు సరిపోతాయి).

అదనపు రక్షణ అవసరాలు (ఆర్క్-ఫాల్ట్ భద్రత కోసం AFCI వంటివి).

6. తుది ఆలోచనలు

సౌర PV వ్యవస్థలకు AC మరియు DC కాంబినర్ బాక్స్‌లు రెండూ ముఖ్యమైనవి. అవి విద్యుత్ ప్రవాహం యొక్క వివిధ దశలలో మాత్రమే పనిచేస్తాయి.

DC కాంబినర్ బాక్స్‌లు సౌర ఫలకాల నుండి ముడి శక్తిని నిర్వహిస్తాయి. అవి ఇన్వర్టర్‌కు చేరేలోపు DC శక్తిని సేకరించి రక్షిస్తాయి. AC కాంబినర్ బాక్స్‌లు మార్చబడిన AC శక్తిని తీసుకుంటాయి. వారు దానిని గ్రిడ్ లేదా మీ భవనానికి సురక్షితంగా మిళితం చేసి పంపిణీ చేస్తారు.

సౌత్య రెండింటికీ నమ్మదగిన ఎంపికలను అందిస్తుంది. వారి కాంబినర్ బాక్సులన్నీ అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటాయి. వారు ISO ధృవపత్రాలు మరియు CE/CB ఆమోదాలను కలిగి ఉన్నారు. మీరు చిన్న హోమ్ సిస్టమ్‌ని లేదా పెద్ద యుటిలిటీ ప్లాంట్‌ని నిర్మిస్తున్నా, సౌత్యా మీ అవసరాలకు తగిన కాంబినర్ బాక్స్‌ని కలిగి ఉంది.

మీరు నిర్దిష్ట మోడల్‌ల గురించి మరింత తెలుసుకోవాలనుకుంటే, సౌత్య అధికారిక వెబ్‌సైట్‌ని సందర్శించండి. మీరు AC మరియు DC కాంబినర్ బాక్స్‌ల కోసం వివరణాత్మక స్పెక్స్ మరియు అప్లికేషన్ గైడ్‌లను కనుగొనవచ్చు.
