SYB5-80PU ఆటోమేటిక్ రీక్లోజింగ్ మినియేచర్ సర్క్యూట్ బ్రేకర్, చైనా-ఆధారిత తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC ద్వారా సరఫరా చేయబడింది, 400 V AC, 16-80 A ఓవర్కరెంట్ రక్షణను 10 kA రేట్ షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ మరియు ఆటోమేటిక్ రీక్లోజింగ్ రూఫ్టాప్ సోలార్ స్ట్రింగ్స్ కోసం అందిస్తుంది. పంపిణీ-శక్తి మీటరింగ్ బోర్డులు. ▶తక్కువ వోల్టేజ్ రక్షణ, అండర్ వోల్టేజ్ ఆటోమేటిక్ షట్డౌన్ సర్క్యూట్, వోల్టేజ్ రికవరీ ఆటోమేటిక్ క్లోజింగ్. ▶ పంపిణీ చేయబడిన ఫోటోవోల్టాయిక్ AC గ్రిడ్-కనెక్ట్ బాక్స్లో అప్లికేషన్.
ఆటోమేటిక్ రీక్లోజింగ్ మినియేచర్ సర్క్యూట్ బ్రేకర్ చైనా-ఆధారితంగా సరఫరా చేయబడింది
తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC. ఇది ఒక సూక్ష్మ సర్క్యూట్ను కలిగి ఉంది
ప్రధాన స్విచ్గా బ్రేకర్, అల్ట్రా-స్మాల్ ఇంటెలిజెంట్తో అమర్చబడి ఉంటుంది
మైక్రోప్రాసెసర్తో విద్యుత్ ఆపరేటర్. ఇది ఓవర్ వోల్టేజ్ కోసం విధులను కలిగి ఉంది,
అండర్ వోల్టేజ్, వోల్టేజ్ నష్టం మరియు సమయం ఆలస్యం చర్యలు, ఆటోమేటిక్తో
వోల్టేజ్ రికవరీ తర్వాత తిరిగి కనెక్షన్. ఇది సాంకేతికతకు అనుగుణంగా ఉంటుంది
పంపిణీ చేయబడిన ఫోటోవోల్టాయిక్ గ్రిడ్-కనెక్ట్ చేయబడిన సర్క్యూట్ బ్రేకర్ల కోసం లక్షణాలు:
GB/T 10963.1, IEC/EN 60898-1, మరియు Q/GDW 1972.
లక్షణం
షార్ట్ సర్క్యూట్ రక్షణ ఓవర్/అండర్/లాస్ ఆఫ్ వోల్టేజ్ ప్రొటెక్షన్ వోల్టేజ్ రికవరీ తర్వాత 10kA రేటెడ్ బ్రేకింగ్ కెపాసిటీ స్వయంచాలక ముగింపు సమయం:7సె-10సె
సాంకేతిక పరామితి
పోల్
1P+N
2P
3P+N
4P
ఫ్రేమ్ కరెంట్
80A
రేట్ చేయబడిన వోల్టేజ్
AC230V
AC 400V
రేటింగ్ కరెంట్
16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
రేట్ చేయబడిన ఫ్రీక్వెన్సీ
50Hz/60Hz
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్
500V
రేట్ చేయబడిన ప్రేరణ వోల్టేజీని తట్టుకుంటుంది
8కి.వి
రేట్ చేయబడిన బ్రేకింగ్ కెపాసిటీ
10 kA
ఆపరేషనల్ బ్రేకింగ్ కెపాసిటీ
7.5kA
ఎలక్ట్రికల్ లైఫ్
6000 సార్లు
మెకానికల్ లైఫ్
20000 సార్లు
పని వోల్టేజీని పునరుద్ధరించండి
185V~276V
అండర్ వోల్టేజ్ చర్య పరిధి
≤150V:3s~5s ఫర్ట్రిప్పింగ్ ఆలస్యం
ఓవర్వోల్టేజ్ చర్య పరిధి
≥290V:ట్రిప్పింగ్ కోసం 3సె~5సె ఆలస్యం
ఒత్తిడి నష్టం చర్య పరిధి
<50V:ట్రిప్పింగ్ కోసం 3సె~5సె ఆలస్యం
స్వయంచాలక ముగింపు సమయం
7సె-10సె
పని ఉష్ణోగ్రత
-25℃~+60℃
సాపేక్ష ఆర్ద్రత
+20℃:≤95%; +40℃:≤50%
ప్రామాణికం
GB/T10963.1;IEC/EN 60898-1;Q/GDW1972
ప్రమాణీకరణ
CCC
ఆపరేటింగ్ ఎన్విరాన్మెంట్
ఎత్తు:≤2000మీ; ఇన్స్టాలేషన్ వర్గం:Ⅱ、Ⅲ; ఇన్స్టాలేషన్ విధానం: ఎంబెడెడ్ నిలువు DIN రైలు మౌంటు కాలుష్యం డిగ్రీ:2.
వైరింగ్ రేఖాచిత్రం

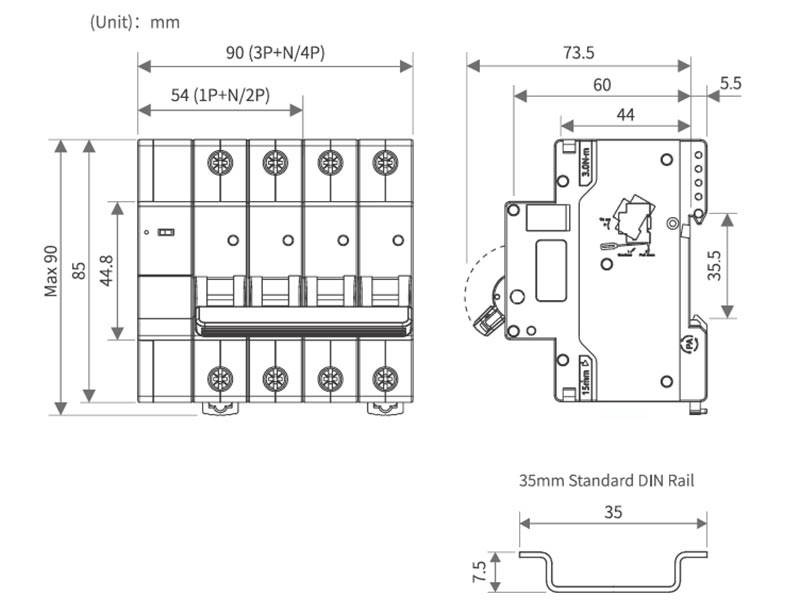

ప్రదర్శన మరియు సంస్థాపన కొలతలు
అప్లికేషన్ దృశ్యాలు
1. రూఫ్టాప్ & C&I స్ట్రింగ్ PV సిస్టమ్స్
400 V/230 V, సింగిల్-ఫేజ్ లేదా త్రీ-ఫేజ్ రెసిడెన్షియల్ మరియు కమర్షియల్ రూఫ్టాప్
శ్రేణులు; స్ట్రింగ్ మధ్య ఉండే AC జంక్షన్ బాక్స్ లోపల మౌంట్ అవుతుంది
ఓవర్లోడ్, షార్ట్-సర్క్యూట్ మరియు ఆటోమేటిక్ ఇవ్వడానికి ఇన్వర్టర్ మరియు యుటిలిటీ మీటర్
గ్రిడ్-వోల్టేజ్ రికవరీ తర్వాత మళ్లీ మూసివేయడం.
2. గ్రిడ్-టై ఇన్వర్టర్ AC అవుట్పుట్
5-15 kWలో ప్రామాణిక AC ప్రొటెక్టర్గా ఇన్వర్టర్ OEMల ద్వారా ఫ్యాక్టరీ అమర్చబడింది
సింగిల్-ఫేజ్ లేదా 10-30 kW మూడు-దశ నమూనాలు; 10 kA బ్రేకింగ్ కెపాసిటీ కవర్లు
డిస్ట్రిబ్యూషన్ బోర్డు వద్ద కనిపించే అధిక ప్రాస్పెక్టివ్ ఫాల్ట్ కరెంట్.
3. డిస్ట్రిబ్యూటెడ్-ఎనర్జీ మీటరింగ్ బోర్డులు
అవసరమైన "PV మీటర్ బాక్స్" లోపల ప్రధాన ఐసోలేటింగ్/MCB పరికరంగా ఉపయోగించబడుతుంది
స్టేట్-గ్రిడ్ / చైనా సదరన్ పవర్ యుటిలిటీ ప్రమాణాలు; అండర్ వోల్టేజ్ ట్రిప్
<150 V మరియు ఓవర్-వోల్టేజ్ ట్రిప్ >290 V ఆటోమేటిక్ డిస్కనెక్షన్ హామీ
గ్రిడ్ యాంటీ-ఐలాండింగ్ విండో వెలుపల డ్రిఫ్ట్ అయినప్పుడు.
4. కార్-పోర్ట్ & అగ్రివోల్టాయిక్ స్ట్రింగ్స్
మాన్యువల్ రీసెట్ అసౌకర్యంగా ఉన్న అవుట్డోర్ కాంబినర్ స్తంభాలు; 20 000-చక్రం
యాంత్రిక జీవితం మరియు –25 °C…+60 °C రేటింగ్ నిర్వహణ-రహిత, కాలానుగుణంగా అనుమతిస్తాయి
ఆపరేషన్.
5. చిన్న బ్యాటరీ ఆధారిత నిల్వ వ్యవస్థలు
AC-కపుల్డ్ Li-ion లేదా LiFePO₄ రెట్రోఫిట్లు; బ్యాటరీ-ఇన్వర్టర్లో బ్రేకర్ తెరవబడుతుంది
ఓవర్-కరెంట్ మరియు BMS సాధారణ వోల్టేజ్ని సూచించిన తర్వాత మళ్లీ మూసివేయబడుతుంది, తొలగిస్తుంది
కస్టమర్ కాల్ అవుట్లు.
6. వీధి దీపాలు & EV-చార్జింగ్ కియోస్క్లు
అదే PV నుండి 32 A/40 A లైటింగ్ బ్రాంచ్ లేదా లెవెల్-2 ఛార్జర్ను ఫీడ్ చేస్తుంది
సర్క్యూట్; కాంపాక్ట్ 1P+N లేదా 3P+N 54 mm/90 mm పాదముద్ర విలువైన ఎన్క్లోజర్ను ఆదా చేస్తుంది
స్థలం.
7. వ్యవసాయ & టెలికాం షెల్టర్ పంపిణీ
మోటార్ నడిచే పంపులు లేదా టెలికాం కోసం అండర్ వోల్టేజ్ రక్షణను అందిస్తుంది
గ్రామీణ బలహీనమైన గ్రిడ్ కూలిపోయినప్పుడు తప్పనిసరిగా మూసివేయబడే రెక్టిఫైయర్లు
లైన్ రికవర్ అయినప్పుడు స్వయంచాలకంగా పునఃప్రారంభించబడుతుంది >185 V.
8. పోర్టబుల్ PV స్కిడ్ & అద్దె యూనిట్లు
పండుగలు లేదా నిర్మాణ స్థలాల కోసం త్వరిత-సెటప్ అద్దె జనరేటర్లు;
ప్లగ్-అండ్-ప్లే రీక్లోజర్ గ్రిడ్ లేదా ప్రతిసారీ మాన్యువల్ జోక్యాన్ని నివారిస్తుంది
జెనెట్ ఎక్కిళ్ళు.
