హై వోల్టేజ్ DC మినియేచర్ సర్క్యూట్ బ్రేకర్

SYB5-40P హై వోల్టేజ్ DC మినియేచర్ సర్క్యూట్ బ్రేకర్, చైనా-ఆధారిత తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC ద్వారా సరఫరా చేయబడింది, ఇది 1 500 V DC సర్క్యూట్ రక్షణను అందిస్తుంది.
కీ ఫీచర్లు
• అధిక-వోల్టేజ్ సామర్థ్యం: సింగిల్-పోల్ 500 V DC, 1,500 V DC వరకు-తక్కువ స్ట్రింగ్‌లు, తక్కువ ధర.
• వేగవంతమైన, సులభమైన ఇన్‌స్టాలేషన్ కోసం నాన్-పోలరైజ్డ్, ద్వి దిశాత్మక రక్షణ.
• సుపీరియర్ భద్రత కోసం అదనపు-విస్తృత కాంటాక్ట్ గ్యాప్‌తో కాంటాక్ట్‌లను డబుల్ బ్రేక్ చేయండి.
• ఫోటోవోల్టాయిక్ సిస్టమ్‌లలో DC కాంబినర్ బాక్స్‌లకు అనువైనది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

SGB5-40P హై వోల్టేజ్ DC మినియేచర్ సర్క్యూట్ బ్రేకర్ చైనా ద్వారా సరఫరా చేయబడింది తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC, 1500 V DC, ద్వి దిశాత్మకమైనది మరియు 1.5 kA బ్రేకింగ్‌తో నాన్-పోలరైజ్డ్ మినియేచర్ బ్రేకర్, PV, BESSకి అనువైనది మరియు EV-ఛార్జర్ రక్షణ.

లక్షణం

సూక్ష్మ గ్రిడ్లు.
నాన్-పోలార్, ద్వి దిశాత్మక రక్షణ;
ఓవర్లోడ్ రక్షణ;
చిన్న ఆర్క్;
షార్ట్ సర్క్యూట్ రక్షణ;
అధిక బ్రేకింగ్ సామర్థ్యం;

సర్టిఫికెట్లు: CB ,CE, TUV , UKCA

అప్లికేషన్ దృశ్యాలు

SGB5-40P హై వోల్టేజ్ DC మినియేచర్ సర్క్యూట్ బ్రేకర్ స్థలాన్ని ఆదా చేస్తుంది, 1 500 V DC పునరుత్పాదక-శక్తి వ్యవస్థలకు సురక్షితమైన, ద్వి దిశాత్మక రక్షణ-PV, నిల్వ, EV ఛార్జర్లు మరియు DC

1. PV DC కాంబినర్ బాక్సులను

– 1500 V DC రేటింగ్ పొడవైన తీగలను అనుమతిస్తుంది, సంఖ్యను తగ్గించడం కాంబినర్ బాక్సులను; ద్వి దిశాత్మక రక్షణ రివర్స్ రాత్రి-సమయాన్ని నిర్వహిస్తుంది ప్రవాహాలు.

2. కమర్షియల్ / రెసిడెన్షియల్ బ్యాటరీ రాక్లు

– నాన్-పోలరైజ్డ్ వైరింగ్ బ్యాటరీని సమాంతరంగా లేదా మార్పిడిని సులభతరం చేస్తుంది మాడ్యూల్స్; థర్మల్-మాగ్నెటిక్ ట్రిప్ త్వరగా ఛార్జ్/డిచ్ఛార్జ్ లోపాలను వేరు చేస్తుంది.

3. 150 kW+ DC ఫాస్ట్ ఛార్జింగ్ స్టేషన్లు

– 18 mm-వెడల్పు DIN-రైలు డిజైన్ కాంపాక్ట్ ఛార్జర్ క్యూబికల్‌లకు సరిపోతుంది; 1.5 kA బ్రేకింగ్ కెపాసిటీ అంతర్గత DC బస్సును సురక్షితం చేస్తుంది.

4. DC మైక్రో-గ్రిడ్‌లు & డేటా-సెంటర్ DC పంపిణీ

– 750 V / 1 000 V / 1 500 V DC బ్రాంచ్ సర్క్యూట్‌లను రక్షిస్తుంది; బి, సి లేదా డి వక్రతలు వివిధ లోడ్ ప్రొఫైల్‌లకు సరిపోతాయి.

5. అధిక-ఎత్తు లేదా బహిరంగ పంపిణీ PV

– 2 000 మీ వరకు తగ్గకుండా −30 °C నుండి +70 °C వరకు పనిచేస్తుంది ఎత్తు, కఠినమైన వాతావరణాలకు అనుకూలం.

సాంకేతిక పరామితి

మోడల్		SGB5-40P
పోల్		1P	2P	3P	4P
రేటింగ్ వర్కింగ్ వోల్టేజ్ Ue		500VDC	1000VDC	1500VDC	1500VDC

గరిష్ట ఫ్రేమ్ కరెంట్		40A
కరెంట్ లో రేట్ చేయబడింది		6A, 10A, 16A, 20A, 25A, 32A, 40A
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ Ui		1000VDC		1500VDC
రేట్ చేయబడిన ప్రేరణ వోల్టేజ్ Uimp తట్టుకోగలదు		8కి.వి

ట్రిప్పింగ్ లక్షణాలు		B/C/D
ట్రిప్పింగ్ రకం		ఉష్ణ-అయస్కాంత
ఆపరేషనల్ బ్రేకింగ్ కెపాసిటీ Ics		1.5kA(DC)

అల్టిమేట్ బ్రేకింగ్ కెపాసిటీ lcu		1.5kA(DC)
ఎలక్ట్రికల్ లైఫ్
వాస్తవ సగటు విలువ		సగటు 1000 సార్లు
ప్రామాణిక నిర్దేశిత విలువ		300 సార్లు
మెకానికల్ లైఫ్
వాస్తవ సగటు విలువ		≥15000 సార్లు
ప్రామాణిక నిర్దేశిత విలువ		9700 సార్లు
ఓవర్వోల్టేజ్ వర్గం		Ⅲ
కాలుష్య డిగ్రీ		3
రక్షణ స్థాయి		IP40;టెర్మిన IP20
తేమ మరియు వేడి నిరోధకత		వర్గం 2
సాపేక్ష ఆర్ద్రత		≤95%
వైబ్రేషన్ రెసిస్టెన్స్		IEC60068-2-6 ప్రకారం
మెకానికల్ ఇంపాక్ట్ రెసిస్టెన్స్ పారామితులు		IEC60068-2-27 ప్రకారం

వైరింగ్ కెపాసిటీ		2.5~35mm²
వైరింగ్ టార్క్		3.0Nm
ఆపరేటింగ్ పరిసర ఉష్ణోగ్రత		-30℃~+70℃
నిల్వ పరిసర ఉష్ణోగ్రత		-40℃~+85℃
సంస్థాపన విధానం		DIN35
ఎత్తు		≤2000మీ
బరువు		0.13kg/పోల్
డైమెన్షన్	పొడవు	108మి.మీ

	వెడల్పు	18మి.మీ	36మి.మీ	54మి.మీ	72మి.మీ
	ఎత్తు	గరిష్టంగా 78 మి.మీ
ప్యాకేజీ	PCs/బాక్స్	12	6	4	3

	పెట్టె/కార్టన్	10
	కార్టన్/ప్యాలెట్	80
నిల్వ		ఉత్పత్తిని బాగా వెంటిలేషన్ చేసిన గిడ్డంగిలో నిల్వ చేయాలి సాపేక్ష ఆర్ద్రత 80% మించకూడదు మరియు పరిసర ఉష్ణోగ్రత -40℃ మరియు+80℃ మధ్య ఉండాలి.అదనంగా, సంఖ్య ఉండకూడదు ఆమ్ల, ఆల్కలీన్ లేదా తినివేయు వాయువులు ఉన్నాయి.

ప్రదర్శన మరియు సంస్థాపన కొలతలు

High Voltage DC Miniature Circuit Breaker

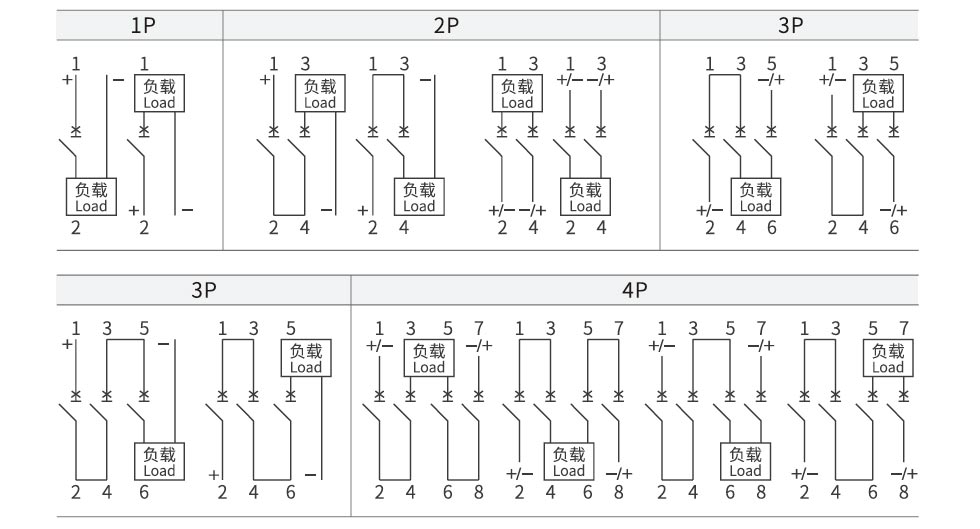

DC వైరింగ్ రేఖాచిత్రం

High Voltage DC Miniature Circuit Breaker

డిరేటింగ్ ఫ్యాక్టర్

ఉష్ణోగ్రత డిరేటింగ్ ఫ్యాక్టర్ టేబుల్

ఉష్ణోగ్రత	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
రేట్ చేయబడిన ఆపరేటింగ్ కరెంట్ కోఎఫీషియంట్	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


ఉష్ణోగ్రత	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
రేట్ చేయబడిన ఆపరేటింగ్ కరెంట్ కోఎఫీషియంట్	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

ఆల్టిట్యూడ్ డిరేటింగ్ ఫ్యాక్టర్ టేబుల్

ఎత్తు / మీ	2000	3000	4000	5000
రేటింగ్ వర్కింగ్ కరెంట్ కోఎఫీషియంట్	1	0.96	0.91	0.86
రేట్ చేయబడిన పని వోల్టేజ్ గుణకం	1	1	1	1
రేట్ చేయబడిన పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్ గుణకం	1	0.9	0.82	0.71
రేట్ చేయబడిన ఇంపల్స్ తట్టుకోగల వోల్టేజ్ గుణకం	1	0.9	0.82	0.71
రేట్ చేయబడిన పరిమితి షార్ట్-సర్క్యూట్ సెగ్మెంట్ కెపాసిటీ మరియు ఎలక్ట్రికల్ లైఫ్ గుణకం	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS యొక్క ప్రక్క ప్రక్క ఇన్‌స్టాలేషన్ కోసం డిరేటింగ్ ఫ్యాక్టర్ టేబుల్

MCB సంఖ్య	1	2~3	4~5	6~8	9~10
In≤25A గుణకం	1	0.96	0.9	0.8	0.7
32A≤In≤63A గుణకం	1	0.92	0.8	0.7	0.6

అనుబంధం

MX సహాయక విడుదల పరికరం
మాకు నియంత్రణ వోల్టేజ్ రేట్ చేయబడింది	DC:24~48V AC:110~230V
గరిష్ట ట్రిప్పింగ్ సమయం	<10మి.సె
కాయిల్ రెసిస్టెన్స్	5Ω
కరెంట్‌ని పరిమితం చేయండి	≥1.6A
మెకానికల్ లైఫ్	10000 సార్లు
ఎలక్ట్రికల్ లైఫ్	4000 సార్లు
వైరింగ్ టార్క్	0.8N ·m
వైరింగ్ సామర్థ్యం	1.0mm² హార్డ్ వైర్
	టెర్మినల్ లగ్‌లతో కూడిన 1.0mm²సాఫ్ట్ వైర్
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి	-30℃~+70℃


పర్యావరణ పరిస్థితులు	పేలుడు ప్రమాదకర పదార్థాలు ఉండకూడదు మరియు హానికరమైనవి ఉండకూడదు ఇన్సులేషన్‌ను తుప్పు పట్టే లేదా పాడు చేసే వాయువులు లేదా వాహక ధూళి
అసెంబ్లీ స్థానం	సర్క్యూట్ బ్రేకర్ యొక్క ఎడమ వైపుకు

సంస్థాపన పరిస్థితులు	DIN35mm ప్రామాణిక రైలు మౌంటు

సహాయక పరిచయం OF
కాంటాక్ట్ బ్రేకింగ్ కెపాసిటీ	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
కనీస ఆపరేటింగ్ వోల్టేజ్	5V


కనిష్ట ఆపరేటింగ్ కరెంట్	10mA


రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్	500V
రేట్ చేయబడిన పరిమిత షార్ట్-సర్క్యూట్ కరెంట్ Ik	1000A
అంగీకరించిన తాపన ప్రస్తుత Ith	4A
మెకానికల్ లైఫ్	10000 సార్లు
ఎలక్ట్రికల్ లైఫ్	4000 సార్లు
వైరింగ్ టార్క్	0.8N ·m
వైరింగ్ సామర్థ్యం	1.0mm²
పరిచయాల సంఖ్య	1 సాధారణంగా తెరవబడుతుంది, 1 సాధారణంగా మూసివేయబడుతుంది

ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి	-30℃~+70℃
పర్యావరణ పరిస్థితులు	పేలుడు ప్రమాదకర పదార్థాలు ఉండకూడదు మరియు హానికరమైనవి ఉండకూడదు ఇన్సులేషన్‌ను తుప్పు పట్టే లేదా పాడు చేసే వాయువులు లేదా వాహక ధూళి

అసెంబ్లీ స్థానం	సర్క్యూట్ బ్రేకర్ యొక్క ఎడమ వైపుకు

సంస్థాపన పరిస్థితులు	DIN 35mm ప్రామాణిక రైలు మౌంటు
