DC AFCI కాంబినర్ బాక్స్ 12 ఇన్ 1 అవుట్

1500 V DC AFCI కాంబినర్ బాక్స్ 12 ఇన్ 1 అవుట్, చైనా ద్వారా సరఫరా చేయబడింది తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC, 1500 V DC ఆర్క్-ఫాల్ట్-ప్రొటెక్టెడ్ అగ్రిగేషన్ యూనిట్ యుటిలిటీ-స్కేల్ ఫోటోవోల్టాయిక్స్ కోసం నిర్మించబడింది. పౌడర్-కోటెడ్, UV-స్టేబుల్ అల్యూమినియం మిశ్రమం నుండి తారాగణం మరియు IP65కి సీలు చేయబడింది, ఆవరణ తీరప్రాంత ఉప్పు స్ప్రే మరియు ఎడారి ఇసుక తుఫానులను తట్టుకుంటుంది తుప్పు లేదా నీటి ప్రవేశం. అంతర్గతంగా, పన్నెండు DC PV ఫ్యూజ్‌లు వ్యక్తిగతమైనవి స్ట్రింగ్ ఓవర్-కరెంట్ ప్రొటెక్షన్, అయితే థర్మల్-మాగ్నెటిక్ మౌల్డ్-కేస్ సర్క్యూట్-బ్రేకర్ (MCCB) 250 A రేట్ షార్ట్-సర్క్యూట్ మరియు ఓవర్‌లోడ్‌ను అందిస్తుంది ఒంటరితనం. DC కాంటాక్టర్ ఇన్వర్టర్ లేదా SCADA నుండి రిమోట్ షట్‌డౌన్‌ను అనుమతిస్తుంది గది, మరియు ట్విన్ క్లాస్ II SPDలు (±/PE) బిగింపు ప్రేరేపిత మెరుపులు. ఒక ఇంటిగ్రేటెడ్ మానిటరింగ్ కంట్రోల్ యూనిట్ (MCU) ప్రతి స్ట్రింగ్ నుండి పన్నెండు వరకు నమూనాలను అందిస్తుంది హాల్-ఎఫెక్ట్ కరెంట్ సెన్సార్లు, రెండు వోల్టేజ్ సెన్సార్లు మరియు రెండు NTC ఉష్ణోగ్రత ప్రోబ్స్, రియల్ టైమ్ పవర్ కంపారిజన్, ఆర్క్-ఫాల్ట్ డిటెక్షన్ మరియు 50 ms లోపల శీఘ్ర-సంపర్క తెరవడం. మొత్తం డేటా ఐసోలేటెడ్ ద్వారా ఎగుమతి చేయబడుతుంది Modbus-RTU ప్రోటోకాల్‌తో RS485 ఇంటర్‌ఫేస్, మరియు ముందు LED/LCD డిస్‌ప్లే ఇస్తుంది స్థానిక అలారం కోడ్‌లు మరియు స్ట్రింగ్-కరెంట్ హిస్టోగ్రామ్‌లు. ఫ్యాక్టరీ-వైర్డ్ పాజిటివ్, ప్రతికూల మరియు PE బస్‌బార్‌లు ఆధారపడదగిన గ్రౌండింగ్ కొనసాగింపును నిర్వహిస్తాయి పెద్ద PV కోసం అవసరమైన స్మార్ట్-ఐసోలేషన్, రక్షణ మరియు డేటా-హబ్ బాక్స్ 12 × 20 A ఇన్‌పుట్ వరకు ఉప-శ్రేణులు.

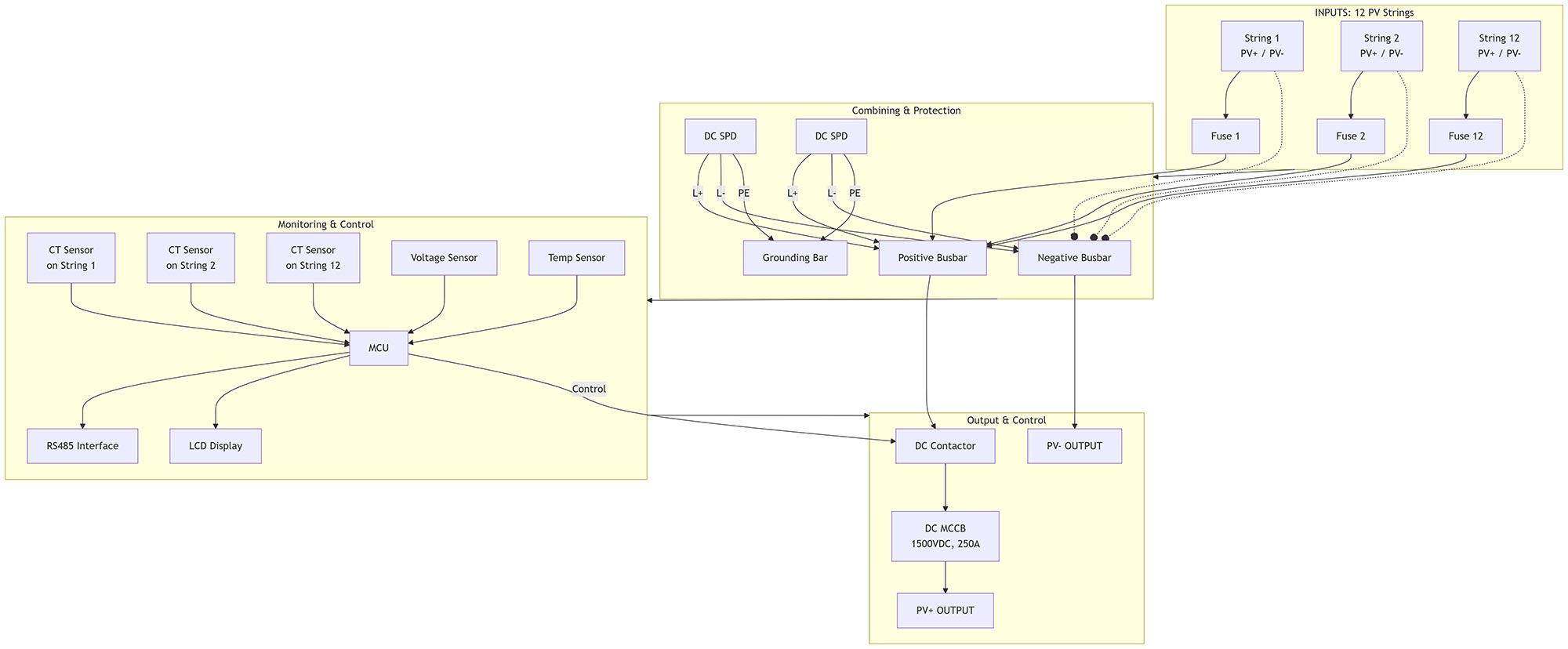

వైరింగ్ రేఖాచిత్రం

అప్లికేషన్ దృశ్యాలు

యుటిలిటీ-స్కేల్ PV ఫీల్డ్ - స్మార్ట్ సబ్-అరే హబ్

ట్రాకర్ వరుసల మధ్య ప్లింత్-మౌంట్ చేయబడింది, పెట్టె పన్నెండు 1500 V స్ట్రింగ్‌లను విలీనం చేస్తుంది ఒకే 250 A హోమ్‌రన్‌లోకి. వ్యక్తిగత PV ఫ్యూజ్‌లు తప్పు తీగలను వేరు చేస్తాయి అయితే మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ షార్ట్-సర్క్యూట్ మరియు ఓవర్‌లోడ్‌ను అందిస్తుంది రక్షణ; DC కాంటాక్టర్ నుండి వేగవంతమైన-షట్డౌన్ సిగ్నల్ అందుకుంటుంది ఇన్వర్టర్ లేదా SCADA, 50 ms లోపల శ్రేణిని తెరవడం. జంట SPDలు మెరుపును బిగించాయి సుదీర్ఘ DC పరుగులు మరియు MCU, 12 హాల్ CTలచే అందించబడుతుంది, ఆర్క్-ఫాల్ట్‌ను ఫ్లాగ్ చేస్తుంది నియంత్రణ గదికి RS485 ద్వారా సంతకాలు మరియు అసమతుల్యత పోకడలు, తెలియజేయడం నిర్వహణ సిబ్బంది దిగుబడి పడిపోవడానికి ముందు విఫలమైన మాడ్యూల్‌ను గుర్తిస్తారు.

పెద్ద వాణిజ్య పైకప్పు - బహుళ-MPPT అగ్రిగేషన్ పాయింట్

విశాలమైన ఫ్లాట్ రూఫ్‌ల మీదుగా ఉక్కు ట్రేలపై బ్యాలస్ట్ చేయబడింది, ఎన్‌క్లోజర్ ఫీడ్‌లు a సెంట్రల్ 250 kW ఇన్వర్టర్. వోల్టేజ్ మరియు ఉష్ణోగ్రత సెన్సార్లు స్ట్రింగ్‌ను ట్రాక్ చేస్తాయి ఆరోగ్యం; LCD రియల్-టైమ్ కరెంట్ హిస్టోగ్రామ్‌లను చూపుతుంది కాబట్టి ఫెసిలిటీ మేనేజర్లు చేయగలరు మూత తెరవకుండా MPPT పనితీరును సరిపోల్చండి. IP65 అల్యూమినియం నిరోధకం 55 °C పైకప్పు వేడి మరియు డ్రైవింగ్ వర్షం, కాంటాక్టర్ రిమోట్ షట్‌డౌన్‌ను అనుమతిస్తుంది పైకప్పు జోక్యాల సమయంలో అగ్నిమాపక భద్రత కోసం.

ఆగ్రో-వోల్టాయిక్ పందిరి - ఎలివేటెడ్ ట్రాకర్ కాంబినర్

పంట వరుసల పైన పైలాన్ కిరణాలపై సస్పెండ్ చేయబడింది, యూనిట్ నీటిపారుదలని తట్టుకుంటుంది పొగమంచు మరియు అమ్మోనియా ఆవిరి. MCCB పొడవైన కేబుల్ నుండి రద్దీని నిర్వహిస్తుంది సూర్యోదయం వద్ద ట్రాకర్లు పునఃప్రారంభించినప్పుడు కెపాసిటెన్స్; లోపల ఉష్ణోగ్రత సెన్సార్లు పెట్టెలో మరియు బస్‌బార్ అలారంలో ఎన్‌క్లోజర్ హీట్ రైజ్ 20 K మించి ఉంటే, ట్రిగ్గర్ అవుతుంది తగ్గిన పవర్ మోడ్. ఆర్క్-ఫాల్ట్ డిటెక్షన్ సిరీస్ ఆర్క్‌లను నిరోధిస్తుంది పొడి ఆకులను మండిస్తుంది మరియు మూసివున్న అల్యూమినియం హౌసింగ్ దుమ్ము మరియు కీటకాలను ఉంచుతుంది ప్రత్యక్ష భాగాల నుండి.

ఇండస్ట్రియల్ మైక్రో-గ్రిడ్ యార్డ్ - DC-కపుల్డ్ స్టోరేజ్ ఫ్రంట్-ఎండ్

బ్యాటరీ కంటైనర్ల పక్కన ఫ్లోర్-ఫిక్స్డ్, కాంబినర్ 12 స్ట్రింగ్‌లను కలుపుతుంది PCS ఛార్జర్‌ను ఫీడింగ్ చేసే 1500 V DC బస్సులోకి. ప్రస్తుత సెన్సార్లు దానిని ధృవీకరిస్తాయి ప్రతి స్ట్రింగ్ ఛార్జ్ సైకిల్స్‌కు సమానంగా దోహదపడుతుంది; విచలనం 5% మించి ఉంటే బలహీనమైన స్ట్రింగ్‌ను సమం చేయడానికి లేదా వేరు చేయడానికి MCU EMSకి సంకేతాలు ఇస్తుంది. MCCB మరియు కాంటాక్టర్ సురక్షితమైన బ్యాటరీ నిర్వహణ కోసం డ్యూయల్-పాయింట్ ఐసోలేషన్‌ను అందిస్తుంది SPDలు మెరుపు-ప్రేరిత స్పైక్‌ల నుండి సున్నితమైన IGBT స్టాక్‌లను రక్షిస్తాయి.
