DC మినియేచర్ సర్క్యూట్ బ్రేకర్

SYB5-80 DC మినియేచర్ సర్క్యూట్ బ్రేకర్, చైనా-ఆధారిత తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC ద్వారా సరఫరా చేయబడింది, ఇది AC 230/400V మరియు DC 300~1200V సర్క్యూట్‌లకు రక్షణను అందిస్తుంది.
కీ ఫీచర్లు
▶ AC మరియు DC కోసం సాధారణం (AC230/400V、 DC300~1200V)
▶ అనుకూల లేదా ప్రతికూల ధ్రువణ భేదం లేదు, ద్వి దిశాత్మక రక్షణ, సులభంగా ఇన్‌స్టాలేషన్.
▶ హై బ్రేకింగ్ షార్ట్ ఆర్క్, అధిక భద్రత.

విచారణ పంపండి

ఉత్పత్తి వివరణ

SYB5-80 DC మినియేచర్ సర్క్యూట్ బ్రేకర్, చైనా-ఆధారితంగా సరఫరా చేయబడింది తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC, 300–1200 V DC మరియు 230/400 V AC ద్వి దిశాత్మక మరియు నాన్-పోలరైజ్డ్ మినియేచర్ బ్రేకర్, 10 KA AC / 6KA DC బ్రేకింగ్ సామర్థ్యం, PVలో అధిక-వోల్టేజ్ రక్షణ కోసం రూపొందించబడింది వ్యవస్థలు, బ్యాటరీ శక్తి నిల్వ వ్యవస్థలు (BESS) మరియు ఎలక్ట్రిక్ వాహనం ఛార్జింగ్ పరికరాలు.

లక్షణం

షార్ట్ సర్క్యూట్ ప్రొటెక్షన్, ఓవర్‌లోడ్ ప్రొటెక్షన్
అల్టిమేట్ బ్రేకింగ్ కెపాసిటీ: 10 KA AC / 6KA DC
నాన్-పోలార్, ద్వి దిశాత్మక రక్షణ
చిన్న ఆర్సింగ్
ఫ్లేమ్ రిటార్డెంట్ మెటీరియల్

అప్లికేషన్ దృశ్యాలు

1.రెసిడెన్షియల్ & కమర్షియల్ PV కాంబినర్ బాక్స్‌లు

300–1200 V DC స్ట్రింగ్ ఇన్‌పుట్‌లు మరియు 230 V/400 V AC ఇన్వర్టర్ అవుట్‌పుట్‌లను రక్షిస్తుంది; సింగిల్-పోల్ వెడల్పు చిన్న ఎన్‌క్లోజర్‌లలో సాంద్రతను రెట్టింపు చేస్తుంది.

2.PV-బ్యాటరీ హైబ్రిడ్ ఇన్వర్టర్లు

300–1200 V DC బ్యాటరీ బస్ హ్యాండిల్స్‌పై ద్వి దిశాత్మక, నాన్-పోలరైజ్డ్ బ్రేకర్ రీవైరింగ్ లేకుండా ఛార్జ్ మరియు డిచ్ఛార్జ్ కరెంట్స్.

3.చిన్న DC EV ఛార్జర్‌లు (≤ 20 kW)

600-1200 V DC అవుట్‌పుట్ బస్ రక్షణ; 6 kA బ్రేకింగ్ సమయంలో ఆర్క్ లోపాలను క్లియర్ చేస్తుంది ప్లగ్-ఇన్/అవుట్ ఈవెంట్‌లు.

4.టెలికాం & డేటా-సెంటర్ DC రాక్‌లు

పోల్ కాంబినేషన్లు 48 V/240 V/380 V సర్వర్ లేదా UPS శాఖలను రక్షిస్తాయి 1200 V DC; DIN-రైలు మౌంట్ క్యాబినెట్ స్థలాన్ని ఆదా చేస్తుంది.

5.తక్కువ-వోల్టేజీ DC మైక్రో-గ్రిడ్లు

LED లైటింగ్, ఫ్యాన్లు లేదా పంపుల కోసం 380–1200 V DC పంపిణీ; B/C/D వక్రతలు విభిన్న లోడ్ లక్షణాలను సరిపోల్చండి.

6.కఠినమైన లేదా ఎత్తైన ప్రదేశాలు

−30 °C నుండి +70 °C వరకు, 2 000 m వరకు తగ్గదు, IP66 ఎన్‌క్లోజర్‌లకు సరిపోతుంది కార్పోర్ట్‌లు, అగ్రివోల్టాయిక్ మరియు పైకప్పు మొక్కలు.

సాంకేతిక పరామితి

మోడల్		SGB5-80

పోల్		1P	2P	3P	4P
రేటింగ్ వర్కింగ్ వోల్టేజ్ Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
గరిష్ట ఫ్రేమ్ కరెంట్		80A
కరెంట్ లో రేట్ చేయబడింది		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ Ui		690VAC
		600V DC 900VDC 1200VDC
రేట్ చేయబడిన ప్రేరణ వోల్టేజ్ Uimp తట్టుకోగలదు		8కి.వి

ట్రిప్పింగ్ లక్షణాలు		B/C/D
ట్రిప్పింగ్ రకం		ఉష్ణ-అయస్కాంత
Ics ఆపరేషనల్ బ్రేకింగ్ కెపాసిటీ lcs		7.5kA(AC)6kA(DC)
Icu అల్టిమేట్ బ్రేకింగ్ కెపాసిటీ lcu		10kA(AC)6kA(DC)
ఎలక్ట్రికల్ లైఫ్
వాస్తవ సగటు విలువ		సగటు 4000 సార్లు(AC)1000 సార్లు(DC)

ప్రామాణిక నిర్దేశిత విలువ		1500 సార్లు (AC) 300 సార్లు (DC)

మెకానికల్ లైఫ్
వాస్తవ సగటు విలువ		≥15000 సార్లు
ప్రామాణిక నిర్దేశిత విలువ		8500 సార్లు (AC) 9700 సార్లు (DC)

ఓవర్వోల్టేజ్ వర్గం		Ⅲ
కాలుష్య డిగ్రీ		3
రక్షణ స్థాయి		IP40;టెర్మిన IP20
తేమ మరియు వేడి నిరోధకత		వర్గం 2
సాపేక్ష ఆర్ద్రత		≤95%
వైబ్రేషన్ రెసిస్టెన్స్		IEC60068-2-6 ఆధారంగా
యాంత్రిక ప్రభావ నిరోధక పారామితులు		IEC60068-2-27 ఆధారంగా

వైరింగ్ కెపాసిటీ		25~35mm²
వైరింగ్ టార్క్		3.0Nm
ఆపరేటింగ్ పరిసర ఉష్ణోగ్రత		-30℃~+70℃
నిల్వ పరిసర ఉష్ణోగ్రత		-40℃~+85℃
సంస్థాపన విధానం		DIN35
ఎత్తు		≤2000మీ
బరువు		0.13kg/పోల్
డైమెన్షన్	పొడవు	85మి.మీ
	వెడల్పు	18మి.మీ	36మి.మీ	54మి.మీ	72మి.మీ
	ఎత్తు	గరిష్టంగా 78 మి.మీ
ప్యాకేజీ	PCs/బాక్స్	12	6	4	3
	పెట్టె/కార్టన్	10
	కార్టన్/ప్యాలెట్	80
నిల్వ		ఉత్పత్తిని బాగా వెంటిలేషన్ చేసిన గిడ్డంగిలో నిల్వ చేయాలి సాపేక్ష ఆర్ద్రత 80% మించకూడదు మరియు పరిసర ఉష్ణోగ్రత -40℃ మరియు+80℃ మధ్య ఉండాలి.అదనంగా, సంఖ్య ఉండకూడదు ఆమ్ల, ఆల్కలీన్ లేదా తినివేయు వాయువులు ఉన్నాయి.

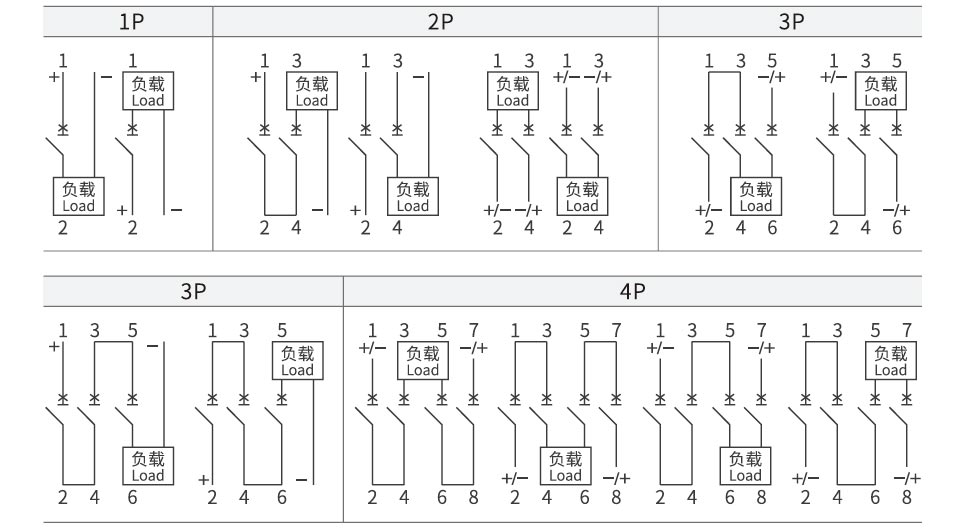

DC వైరింగ్ రేఖాచిత్రం

DC Miniature Circuit Breaker

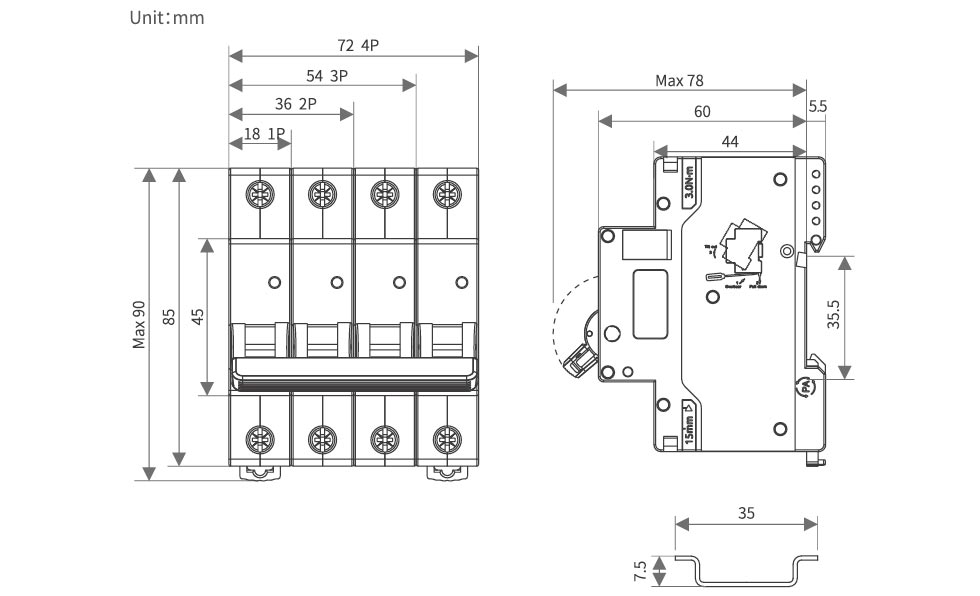

ప్రదర్శన మరియు సంస్థాపన కొలతలు

DC Miniature Circuit Breaker

డిరేటింగ్ ఫ్యాక్టర్

ఉష్ణోగ్రత డిరేటింగ్ ఫ్యాక్టర్ టేబుల్

ఉష్ణోగ్రత	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
రేట్ చేయబడిన ఆపరేటింగ్ కరెంట్ కోఎఫీషియంట్	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


ఉష్ణోగ్రత	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
రేట్ చేయబడిన ఆపరేటింగ్ కరెంట్ కోఎఫీషియంట్	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

ఆల్టిట్యూడ్ డిరేటింగ్ ఫ్యాక్టర్ టేబుల్

ఎత్తు /మీ	2000	3000	4000	5000
రేటింగ్ వర్కింగ్ కరెంట్ కోఎఫీషియంట్	1	0.96	0.91	0.86
రేట్ చేయబడిన పని వోల్టేజ్ గుణకం	1	1	1	1
రేట్ చేయబడిన పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్ గుణకం	1	0.9	0.82	0.71
రేట్ చేయబడిన ఇంపల్స్ తట్టుకోగల వోల్టేజ్ గుణకం	1	0.9	0.82	0.71
రేట్ చేయబడిన పరిమితి షార్ట్-సర్క్యూట్ సెగ్మెంట్ కెపాసిటీ మరియు ఎలక్ట్రికల్ లైఫ్ గుణకం	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS యొక్క ప్రక్క ప్రక్క ఇన్‌స్టాలేషన్ కోసం డిరేటింగ్ ఫ్యాక్టర్ టేబుల్

MCB సంఖ్య	1	2~3	4~5	6~8	9~10
In≤25A గుణకం	1	0.96	0.9	0.8	0.7
32A≤In≤63A గుణకం	1	0.92	0.8	0.7	0.6
80A≤In≤125A గుణకం	1	0.9	0.8	0.7	/

అనుబంధం

MX సహాయక విడుదల పరికరం
మాకు నియంత్రణ వోల్టేజ్ రేట్ చేయబడింది	DC:24~48V AC:110~230V
గరిష్ట ట్రిప్పింగ్ సమయం	<10మి.సె
కాయిల్ రెసిస్టెన్స్	50
కరెంట్‌ని పరిమితం చేయండి	≥1.6A
మెకానికల్ లైఫ్	10000 సార్లు
ఎలక్ట్రికల్ లైఫ్	4000 సార్లు
వైరింగ్ టార్క్	0.8N ·m
వైరింగ్ సామర్థ్యం	1.0mm² హార్డ్ వైర్
	టెర్మినల్ లగ్‌లతో కూడిన 1.0mm²సాఫ్ట్ వైర్
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి	-30℃~+70℃


పర్యావరణ పరిస్థితులు	పేలుడు ప్రమాదకర పదార్థాలు ఉండకూడదు మరియు హానికరమైనవి ఉండకూడదు ఇన్సులేషన్‌ను తుప్పు పట్టే లేదా పాడు చేసే వాయువులు లేదా వాహక ధూళి
అసెంబ్లీ స్థానం	సర్క్యూట్ బ్రేకర్ యొక్క ఎడమ వైపుకు

సంస్థాపన పరిస్థితులు	DIN35mm ప్రామాణిక రైలు మౌంటు

సహాయక పరిచయం OF
కాంటాక్ట్ బ్రేకింగ్ కెపాసిటీ	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
కనీస ఆపరేటింగ్ వోల్టేజ్	5V
కనిష్ట ఆపరేటింగ్ కరెంట్	10mA
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్	500V
రేట్ చేయబడిన పరిమిత షార్ట్-సర్క్యూట్ కరెంట్	1000A
అంగీకరించిన తాపన ప్రస్తుత Ith	4A
మెకానికల్ లైఫ్	10000(సార్లు)
ఎలక్ట్రికల్ లైఫ్	4000(సార్లు)
వైరింగ్ టార్క్	0.8N ·m
వైరింగ్ సామర్థ్యం	1.0mm²
పరిచయాల సంఖ్య	1 సాధారణంగా తెరవబడుతుంది, 1 సాధారణంగా మూసివేయబడుతుంది

ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి	-30℃~+70℃


పర్యావరణ పరిస్థితులు	పేలుడు ప్రమాదకర పదార్థాలు ఉండకూడదు మరియు హానికరమైనవి ఉండకూడదు ఇన్సులేషన్‌ను తుప్పు పట్టే లేదా పాడు చేసే వాయువులు లేదా వాహక ధూళి
అసెంబ్లీ స్థానం	సర్క్యూట్ బ్రేకర్ యొక్క ఎడమ వైపుకు

సంస్థాపన పరిస్థితులు	DIN 35mm ప్రామాణిక రైలు మౌంటు
