DC 1500V ఫ్యూజ్ హోల్డర్

SYF5-50P DC 1500V ఫ్యూజ్ హోల్డర్ చైనా తయారీదారు ఝెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC ద్వారా సరఫరా చేయబడింది, ఇది సాధారణంగా పెద్ద వాణిజ్య పైకప్పులు, వ్యవసాయ-గ్రీన్‌హౌస్ లేదా మధ్యస్థ-స్థాయి గ్రౌండ్-మౌంటెడ్ PV ప్లాంట్ల స్ట్రింగ్ కాంబినర్ బాక్స్‌లలో 30 కి.డబ్ల్యూ. 30 కంటే ఎక్కువ రేట్ చేయబడిన ఒక ప్రత్యేక ఓవర్-కరెంట్ రక్షణ పరికరం.
కీ ఫీచర్లు
కాంతి సూచన, ఫ్యూజ్ వైర్ యొక్క స్థితిని స్పష్టంగా తెలుసుకోండి.
హ్యాండిల్‌ను తెరవండి, దానిని పైకి లాగవచ్చు, ఫ్యూజ్ వైర్‌ను మార్చడం సులభం.
Rivet ప్లస్ అల్ట్రాసోనిక్ వెల్డింగ్ మరింత ఘన, వైరింగ్ స్ప్లిట్ లేదు.
PV కాంబినర్ బాక్స్‌లో అప్లికేషన్.

విచారణ పంపండి

ఉత్పత్తి వివరణ

SYF5-50P DC 1500V ఫ్యూజ్ హోల్డర్, 50 A ఫోటోవోల్టాయిక్ సేఫ్టీ క్యారియర్ చైనా తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC ద్వారా సరఫరా చేయబడింది - a UV-నిరోధక పాలికార్బోనేట్‌తో నిర్మించిన ప్యానెల్-మౌంట్ రక్షణ యూనిట్ హౌసింగ్ మరియు దీర్ఘకాలిక బాహ్య పనితీరు కోసం IP65-రేటెడ్ సీలింగ్. ది హోల్డర్ 10 × 38 mm gPV ఫ్యూజ్ మూలకాన్ని లాక్ చేస్తుంది (మొత్తం 2.2 × 13.2 cm) మరియు కనిపించే-బ్రేక్‌తో 25 kA బ్రేకింగ్-కెపాసిటీ ఫాల్ట్ క్లియరెన్స్‌ను అందిస్తుంది సూచన మరియు నిర్వహణ భద్రత, అయితే ఫ్యాక్టరీ-వైర్డ్ పాజిటివ్, నెగటివ్ మరియు PE ముగింపులు ఆధారపడదగిన గ్రౌండింగ్ కొనసాగింపును నిర్ధారిస్తాయి. కోసం ఇంజనీరింగ్ చేయబడింది సింగిల్- లేదా బహుళ-స్ట్రింగ్ PV ఉప-శ్రేణులు, ఇది అవసరమైన ఓవర్-కరెంట్‌ను అందిస్తుంది ఐసోలేషన్ మరియు ఈక్విపోటెన్షియల్ బాండింగ్.

సాంకేతిక పరామితి

మోడల్	SYF5-50P
స్తంభాల సంఖ్య	1P
ప్రమాణం ప్రకారం	IEC60269
రేట్ చేయబడిన ఆపరేటింగ్ వోల్టేజ్ Ue V DC	1500V DC
A లో రేట్ చేయబడిన కరెంట్	2-50A
బ్రేకింగ్ కెపాసిటీ kA	20kA/25kA
రక్షణ స్థాయి	IP20
వైరింగ్ మిమీ²	1-16mm²
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి	-50℃~+90℃
ఎత్తు	≤2000మీ
సాపేక్ష ఆర్ద్రత	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
సంస్థాపన పర్యావరణం	ముఖ్యమైన వైబ్రేషన్ మరియు షాక్ లేదు
సంస్థాపన వర్గం	క్లాస్ III

అప్లికేషన్ దృశ్యాలు

1.యుటిలిటీ-స్కేల్ PV కాంబినర్ బాక్స్‌లు

50 A వరకు 182/210 mm మాడ్యూల్స్ యొక్క 1 500 V DC స్ట్రింగ్స్; 10.3 × 85 mm ఫ్యూజ్ లింకులు ప్రతి స్ట్రింగ్‌కు 28–40 Aని అనుమతించండి, 2.5 MW బ్లాక్‌లలో పెట్టెల సంఖ్యను కత్తిరించండి.

2.పెద్ద వాణిజ్య / పారిశ్రామిక పైకప్పులు ≥ 30 kW

1 300–1 500 V MPPTతో మూడు దశల 50 kW–110 kW ఇన్వర్టర్లు 25 నుండి ప్రయోజనం పొందుతాయి kA బ్రేకింగ్ కెపాసిటీ మరియు 1 మిమీ కాంటాక్ట్ గ్యాప్ విశ్వసనీయ ఆర్క్ విలుప్తానికి.

3.కంటైనరైజ్డ్ బ్యాటరీ ఎనర్జీ-స్టోరేజ్ సిస్టమ్స్ (BESS)

1 200–1 500 V DC బ్యాటరీ 2.5 MWh వరకు; 50 రేటింగ్ ప్రతి రాక్‌ను రక్షిస్తుంది 25 kA Icu పూర్తి బ్యాటరీ షార్ట్-సర్క్యూట్ కరెంట్‌ను నిర్వహిస్తుంది.

4.150 kW–400 kW DC ఫాస్ట్ ఛార్జింగ్ స్టేషన్లు

రెక్టిఫైయర్ స్టాక్ మరియు డిస్పెన్సర్ మధ్య 1 000–1 500 V DC బస్సును రక్షిస్తుంది; ఫ్యూజ్ ఐసోలేటర్ నిర్వహణ సమయంలో మూసివేయకుండా సురక్షితంగా ఉపసంహరణను అనుమతిస్తుంది మొత్తం ఛార్జర్ బ్యాంక్ డౌన్.

5.PV + నిల్వ EV ఛార్జింగ్ హబ్‌లు

అదే 1 500 V బస్సులో ద్వంద్వ-వినియోగం: PV ఇన్‌పుట్ స్ట్రింగ్‌కు ఒక ఫ్యూజ్ ఐసోలేటర్ మరియు బ్యాటరీ ర్యాక్‌కి మరొకటి, విడిభాగాలు మరియు లాజిస్టిక్‌లను సులభతరం చేస్తుంది.

6.ఎడారి లేదా తేలియాడే PV మొక్కలు

−50 °C నుండి +90 °C ఆపరేటింగ్ రేంజ్ మరియు IP20 ఫింగర్-సేఫ్ టెర్మినల్స్ తట్టుకోగలవు కఠినమైన బహిరంగ లేదా అధిక తేమ వాతావరణాలు; 85 mm ఫ్యూజ్ మూలకం ఎక్కువ ఇస్తుంది నేను పొడవైన కేబుల్ పరుగుల కోసం అనుమతించను.

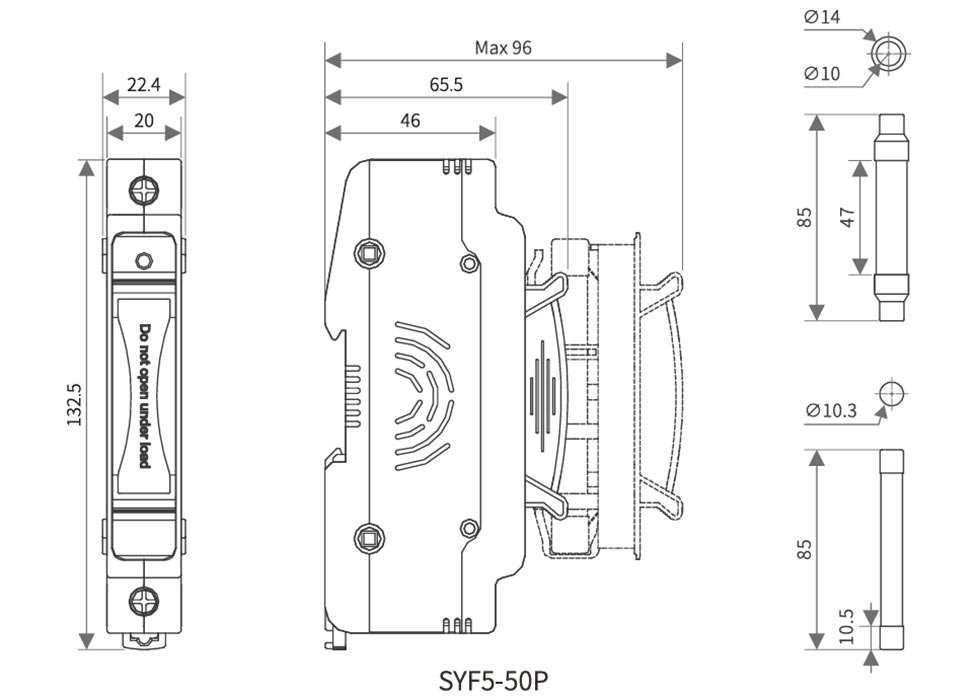

ప్రదర్శన మరియు సంస్థాపన కొలతలు

DC 1500V Fuse Holder

DC వైరింగ్ రేఖాచిత్రం

DC 1500V Fuse Holder

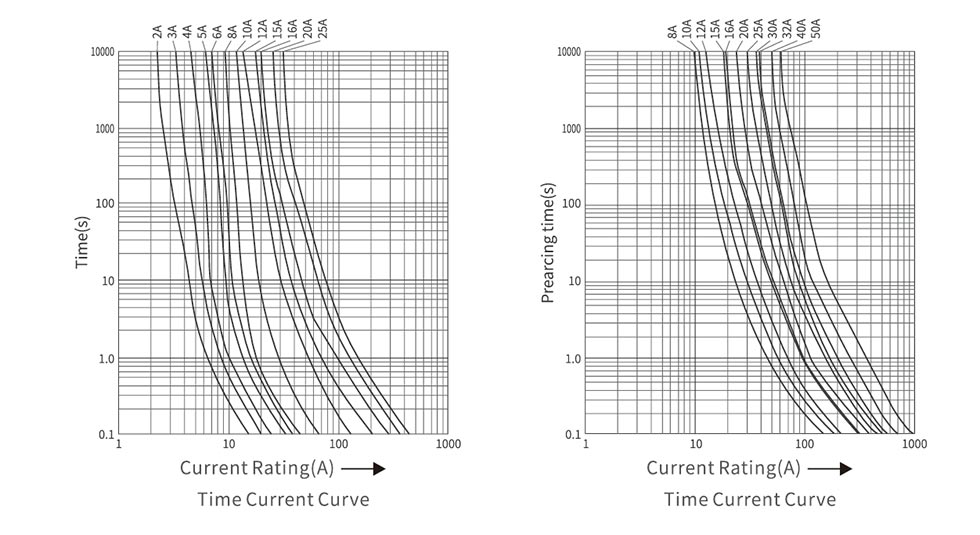

ఫ్యూజ్ కోర్ పరిమాణం (మిమీ)	రేట్ చేయబడిన కరెంట్ (A)	రేట్ చేయబడిన వోల్టేజ్ (V)	శక్తి నష్టం		జూల్ సమగ్ర
			శక్తి నష్టం		జూల్ సమగ్ర
			0.7లో (W)	1.01ని (W)	ఆర్క్ ఫ్రంట్ జూల్ ఇంటిగ్రల్ P't(A²s)	మొత్తం మెల్టింగ్‌జౌల్ సమగ్ర I²t(A²s)
			0.7లో (W)	1.01ని (W)	ఆర్క్ ఫ్రంట్ జూల్ ఇంటిగ్రల్ P't(A²s)	మొత్తం మెల్టింగ్‌జౌల్ సమగ్ర I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
