DC 1000V ఫ్యూజ్ హోల్డర్

సౌత్య నుండి SYF5-DC 1000V ఫ్యూజ్ హోల్డర్ CE ధృవీకరణతో నమ్మదగిన రక్షణను అందిస్తుంది. పోటీ కొటేషన్ కోసం ఈరోజే మమ్మల్ని సంప్రదించండి!, చైనా-ఆధారిత తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC ద్వారా సరఫరా చేయబడింది, సోలార్ కాంబినర్-బాక్స్ కోసం 20 kA బ్రేకింగ్ సామర్థ్యంతో 1000 V DC, 2–32 A రక్షణను అందిస్తుంది.
కీ ఫీచర్లు
కాంతి సూచన, ఫ్యూజ్ వైర్ యొక్క స్థితిని స్పష్టంగా తెలుసుకోండి.
హ్యాండిల్‌ను తెరవండి, దానిని పైకి లాగవచ్చు, ఫ్యూజ్ వైర్‌ను మార్చడం సులభం.
Rivet ప్లస్ అల్ట్రాసోనిక్ వెల్డింగ్ మరింత ఘన, వైరింగ్ స్ప్లిట్ లేదు.
PV కాంబినర్ బాక్స్‌లో అప్లికేషన్.

విచారణ పంపండి

ఉత్పత్తి వివరణ

సౌత్య నుండి SYF5-3DC 1000V ఫ్యూజ్ హోల్డర్ CE ధృవీకరణతో నమ్మదగిన రక్షణను అందిస్తుంది. పోటీ కొటేషన్ కోసం ఈరోజే మమ్మల్ని సంప్రదించండి! చైనా తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC నుండి 3-15kW రెసిడెన్షియల్ PV కోసం 1000 V DC, 2–32 A, 20 kA బ్రేకింగ్ పరికరం కలయిక పెట్టె.

లక్షణం

SYF5 సిరీస్ ఫ్యూజ్ షెల్ అధిక ద్రవీభవన స్థానం PA66 పదార్థంతో తయారు చేయబడింది, ఇది సురక్షితమైన మరియు మరింత నమ్మదగినది.
ఫ్యూసిబుల్ కోర్ అనేది స్వచ్ఛమైన వెండి షీట్‌తో చేసిన వేరియబుల్ క్రాస్-సెక్షన్ మెల్ట్ అధిక బలం కలిగిన పింగాణీతో చేసిన ద్రవీభవన గొట్టంలో కప్పబడి ఉంటుంది. ద్రవీభవనము ట్యూబ్ రసాయనికంగా చికిత్స చేయబడిన అధిక-స్వచ్ఛత క్వార్ట్జ్ ఇసుకతో నిండి ఉంటుంది మరియు ప్రత్యేకమైనది రసాయనాలను ఆర్క్ ఎక్స్‌టింగ్యూషింగ్ మీడియాగా పరిగణిస్తారు. కరిగే రెండు చివరలు ఉన్నాయి స్పాట్ వెల్డింగ్ ద్వారా ఎండ్ క్యాప్స్‌కు గట్టిగా కనెక్ట్ చేయబడింది.

అప్లికేషన్ దృశ్యాలు

1.రెసిడెన్షియల్ రూఫ్‌టాప్ PV (3–15 kW)

సింగిల్-ఫేజ్ 5–10 kW లేదా త్రీ-ఫేజ్ 10–15 kW కోసం 1000 V DC స్ట్రింగ్ బాక్స్‌లకు సరిపోతుంది వ్యవస్థలు; 10.3 × 38 mm ఫ్యూజ్ లింక్‌లు సాధారణ 6–25 A స్ట్రింగ్ ఫ్యూజ్‌లకు సరిపోతాయి.

2.చిన్న-కార్‌పోర్ట్ & బాల్కనీ సోలార్ కిట్‌లు

1000 V రేటింగ్ 450 W మాడ్యూల్స్ యొక్క 2-4 స్ట్రింగ్‌లను కవర్ చేస్తుంది; కాంపాక్ట్ 1P ఐసోలేటర్ సేవ్ చేస్తుంది మాడ్యూల్స్ కింద అమర్చబడిన ప్లాస్టిక్ IP65 ఎన్‌క్లోజర్‌లలో స్థలం.

3.హౌస్‌హోల్డ్ హైబ్రిడ్ ఇన్వర్టర్-బ్యాటరీ సర్క్యూట్‌లు

48 V/51.2 V బ్యాటరీ స్టాక్‌లను వేరు చేస్తుంది 5-10 kW హైబ్రిడ్ యూనిట్లు; 20 kA బ్రేకింగ్ బ్యాటరీ చిన్న లోపాలను నిర్వహిస్తుంది.

4.దేశీయ EV AC ఛార్జర్‌లు (7–11 kW)

ఛార్జర్‌లు అంతర్గత 800 V DC PFC బస్సును ఉపయోగించినప్పుడు, SYF5-32P నిర్వహణను అందిస్తుంది DC లింక్ కెపాసిటర్ ముందు ఐసోలేషన్.

5.తక్కువ-శక్తి DC లైటింగ్ / గార్డెన్ మైక్రో-గ్రిడ్‌లు

380 V/750 V DC గార్డెన్ లేదా స్ట్రీట్-లైట్ బస్సును చిన్న PV స్తంభాల ద్వారా రక్షిస్తుంది; PA66 హౌసింగ్ అవుట్‌డోర్ −40 °C నుండి +90 °C వరకు తట్టుకుంటుంది.

సాంకేతిక పరామితి

మోడల్	SYF5-32P
స్తంభాల సంఖ్య	1P
ప్రమాణం ప్రకారం	IEC60269-1 IEC60269-6


రేట్ చేయబడిన ఆపరేటింగ్ వోల్టేజ్ Ue VDC	1000VDC
A లో రేట్ చేయబడింది	2-32A
బ్రేకింగ్ కెపాసిటీ kA	20 kA
రక్షణ స్థాయి	IP20
వైరింగ్ Mm²	1-10mm²
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి	-40℃~+90℃

ఎత్తు	≤2000మీ
సాపేక్ష ఆర్ద్రత	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

సంస్థాపన పర్యావరణం	ముఖ్యమైన వైబ్రేషన్ మరియు షాక్ లేదు

సంస్థాపన వర్గం	క్లాస్ III

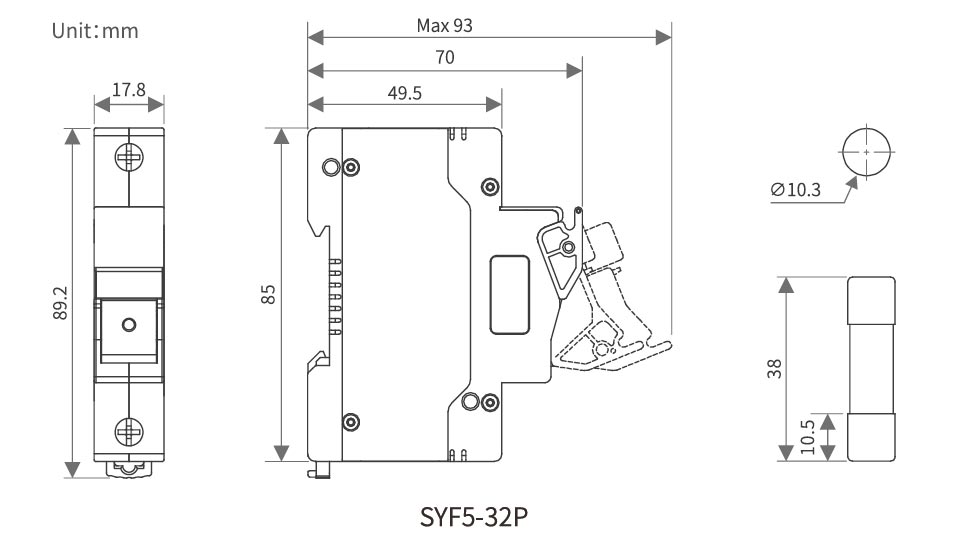

ప్రదర్శన మరియు సంస్థాపన కొలతలు

DC 1000V Fuse Holder

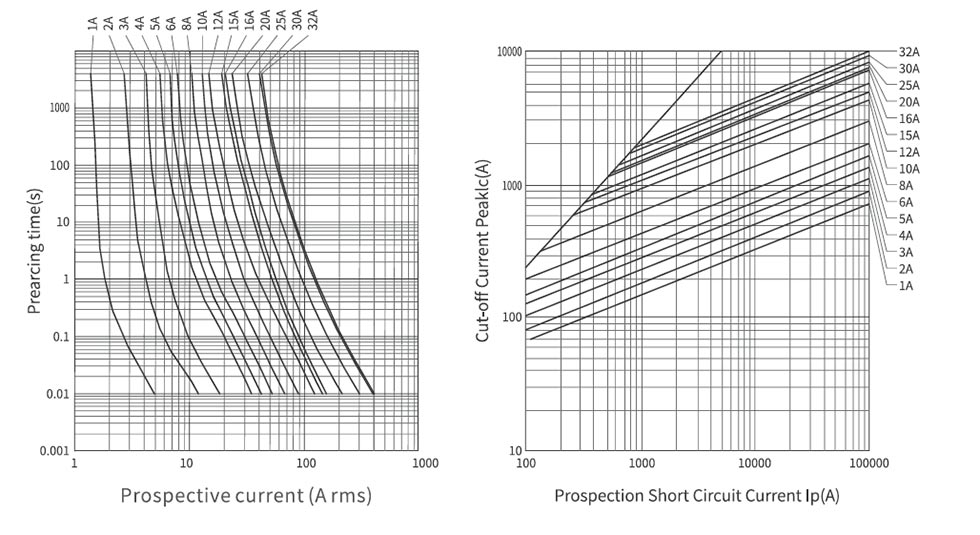

DC వైరింగ్ రేఖాచిత్రం

DC 1000V Fuse Holder

ఫ్యూజ్ కోర్ పరిమాణం (మిమీ)	రేట్ చేయబడిన కరెంట్ (A)	రేట్ చేయబడిన వోల్టేజ్ (V)	శక్తి నష్టం		జూల్ సమగ్ర
			శక్తి నష్టం		జూల్ సమగ్ర
			0.7in(W)	1.01ని (W)	ఆర్క్ ఫ్రంట్ జూల్ ఇంటిగ్రల్ P't(A²s)	మొత్తం మెల్టింగ్‌జౌల్ సమగ్ర I²t(A²s)
			0.7in(W)	1.01ని (W)	ఆర్క్ ఫ్రంట్ జూల్ ఇంటిగ్రల్ P't(A²s)	మొత్తం మెల్టింగ్‌జౌల్ సమగ్ర I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
