DC డ్రాఅవుట్-రకం ఐసోలేటర్ స్విచ్
  • DC డ్రాఅవుట్-రకం ఐసోలేటర్ స్విచ్DC డ్రాఅవుట్-రకం ఐసోలేటర్ స్విచ్

DC డ్రాఅవుట్-రకం ఐసోలేటర్ స్విచ్

SYDSC-32 DC డ్రాఅవుట్-టైప్ ఐసోలేటర్ స్విచ్, చైనా-ఆధారిత తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC ద్వారా సరఫరా చేయబడింది, 1 500 V DC, 32 A మారే సామర్థ్యాన్ని 1 200 A షార్ట్-సర్క్యూట్ మేక్-ప్రూఫ్ రేటింగ్‌తో సోలార్ కాంబినర్ సిస్టమ్ బాక్స్‌లు మరియు DC అందిస్తుంది.
▶ కాంపాక్ట్ నిర్మాణం మరియు మాడ్యులర్ డిజైన్. ప్రతి సర్క్యూట్ స్వతంత్రంగా ప్రత్యేక పొరపై అమర్చబడి, ఎక్కువ భద్రతను నిర్ధారిస్తుంది.
▶ స్వీయ-క్లీనింగ్ డిజైన్‌తో డబుల్-కాంటాక్ట్ రోటరీ కనెక్షన్, ఇది ఉత్పత్తి జీవితకాలాన్ని పొడిగిస్తుంది.
▶ టన్నెల్-శైలి వైరింగ్, సౌలభ్యం మరియు సౌలభ్యాన్ని అందిస్తోంది.
▶ బలమైన పర్యావరణ అనుకూలత, -40 నుండి 85 °C ఉష్ణోగ్రత పరిధిలో విశ్వసనీయంగా పనిచేయగల సామర్థ్యం.
▶ ఫోటోవోల్టాయిక్ కాంబినర్ బాక్స్‌లు మరియు ఫోటోవోల్టాయిక్ గ్రిడ్-కనెక్ట్ సిస్టమ్‌లలో వర్తించబడుతుంది.

SYDSC-32 DC డ్రాఅవుట్-టైప్ ఐసోలేటర్ స్విచ్, చైనా-ఆధారిత తయారీదారుచే సరఫరా చేయబడింది జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC, 1500 V DC, 32 A రోటరీ ఐసోలేటర్ వేగవంతమైన ఆర్క్ వినాశనాన్ని నిర్ధారించే డబుల్ బ్రేక్, రొటేటింగ్ కాంటాక్ట్‌లను కలిగి ఉంటుంది మరియు అధిక విశ్వసనీయత. 1200 A షార్ట్-సర్క్యూట్ మేక్-ప్రూఫ్ రేటింగ్ మరియు 8తో mm కాంటాక్ట్ గ్యాప్, ఇది సోలార్ కాంబినర్‌లో సురక్షితమైన సర్క్యూట్ ఐసోలేషన్ కోసం రూపొందించబడింది పెట్టెలు, బ్యాటరీ స్ట్రింగ్‌లు మరియు శక్తి నిల్వ వ్యవస్థలు.

లక్షణం

డబుల్-కాంటాక్ట్ రోటరీ కనెక్షన్
IP66 రక్షణ
నాన్-పోలారిటీ
చిన్న ఆర్క్
ఫ్లేమ్ రిటార్డెంట్ మెటీరియల్

అప్లికేషన్ దృశ్యాలు

1.PV కాంబినర్ బాక్స్‌లు

స్ట్రింగ్స్ మరియు ఇన్వర్టర్ మధ్య మౌంట్, రోటరీ హ్యాండిల్ ఏకకాలంలో సానుకూల మరియు ప్రతికూల కండక్టర్లను డిస్కనెక్ట్ చేస్తుంది; డబుల్ బ్రేక్ పరిచయాలు 1500 V DC ఆర్క్-ఫ్రీ ఐసోలేషన్‌ను అందించండి మరియు ఇన్‌స్టాలర్‌లకు కనిపించే విరామాన్ని అందించండి సురక్షితమైన నిర్వహణ కోసం అవసరం.

2.బ్యాటరీ శక్తి నిల్వ DC ప్యానెల్లు

బ్యాటరీ-క్లస్టర్ బస్‌బార్‌లో ఇన్‌స్టాల్ చేయబడితే, ఐసోలేటర్ అంతరాయం కలిగించవచ్చు ఒకే, వేగవంతమైన కదలికలో బ్యాటరీ వైపు DC; దాని 1200 A షార్ట్ సర్క్యూట్ మేక్-ప్రూఫ్ రేటింగ్ అత్యవసర సమయంలో రివర్స్ ఫాల్ట్ కరెంట్‌లను తట్టుకుంటుంది షట్డౌన్లు.

3.ఫాస్ట్ ఛార్జింగ్ పైల్స్

800 V ఫాస్ట్ ఛార్జర్‌ల లోపల, 4-పోల్ వెర్షన్ రెండు స్వతంత్రాలను వేరు చేస్తుంది బ్యాటరీ ఫీడ్‌లు. నాన్-పోలార్ డిజైన్ ద్విదిశకు మద్దతు ఇస్తుంది ఛార్జింగ్/డిశ్చార్జింగ్, అయితే IP66 ఎన్‌క్లోజర్ దీర్ఘకాలిక అవుట్‌డోర్‌ను నిర్ధారిస్తుంది విశ్వసనీయత.

4.కమర్షియల్ & యుటిలిటీ-స్కేల్ ఇన్వర్టర్ DC సైడ్స్

ఒక ఇన్వర్టర్‌కు సేవ లేదా భర్తీ అవసరమైనప్పుడు, SYDSC-32 స్పష్టంగా తెలియజేస్తుంది బ్రేక్ పాయింట్, టెర్మినల్స్‌కు ఆర్క్ డ్యామేజ్‌ను నివారిస్తుంది మరియు –40 °C నుండి పనిచేస్తుంది ఎడారులు లేదా అధిక ఎత్తులో ఉన్న మొక్కలకు +85 °C.

5.Containerized Storage Sub-Units

ఫ్యూజులు లేదా బ్రేకర్‌లతో కలిపి క్లస్టర్-స్థాయి నిర్వహణ స్విచ్‌గా ఉపయోగించబడుతుంది, ఇది రెండు-దశల ఐసోలేషన్ స్కీమ్-ఫ్యూజ్ ప్లస్ ఐసోలేటర్-అవుటేజ్‌ను పరిమితం చేస్తుంది స్కోప్ మరియు మొత్తం సిస్టమ్ లభ్యతను మెరుగుపరచడం.

సాంకేతిక పరామితి

మోడల్ నం. SYDSC-32
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ Vdc 1500
సాంప్రదాయ తాపన కరెంట్ A 32
రేట్ చేయబడిన ప్రేరణ వోల్టేజీని తట్టుకుంటుంది Vdc 8000
Icw రేట్ చేయబడిన స్వల్ప-సమయం కరెంట్‌ను తట్టుకుంటుంది A 780
రేట్ చేయబడిన షార్ట్-సర్క్యూట్ సామర్థ్యం A 1200
సంప్రదింపు నిరోధకత mΩ ≤3
ఇన్సులేషన్ నిరోధకత mΩ ≥50
గరిష్ట కేబుల్ ప్రాంతం (జంపర్‌తో సహా)
సింగిల్ వైర్ లేదా స్టాండర్డ్ mm² 4-10
టార్క్
టెర్మినల్ M4 స్క్రూ బిగించడం Nm 1.2-1.8
స్విచింగ్ టార్క్ Nm 12:00 ఆన్, 9:00 ఆఫ్
నాబ్ స్థానం మారండి
యాంత్రిక జీవితం 10000
విద్యుత్ జీవితం, ఆపరేటింగ్ ఫ్రీక్వెన్సీ 300 సార్లు/200 సార్లు/గంట
DC పోల్స్ 2,4
సంప్రదింపు దూరం (పోల్స్ దూరం) మి.మీ 8
ఆపరేటింగ్ ఉష్ణోగ్రత ℃ -40 నుండి+85 వరకు
నిల్వ ఉష్ణోగ్రత ℃ -40 నుండి+85 వరకు
కాలుష్య స్థాయి 3
ఓవర్వోల్టేజ్ తరగతి Ⅲ
జలనిరోధిత పెట్టెతో IP గ్రేడ్ IP66

వైరింగ్ పారామితులు

మోడల్ స్ట్రింగ్ పోల్ (వినియోగ వర్గం)DC-PV1DC-PV2IEC/EN60947GB/T14048.
300V 600V 800V 1000V 1500V
PV1 PV2 PV1 PV2 PV1 PV2 PV1 PV2 PV1 PV2
SYDSC-32/2/32 1 2 32 32 32 32 32 16 16 10 10 8
SYDSC-32/4/32 2 4 32 32 32 32 32 16 16 10 10 8
SYDSC-32/4S/32 1 4 32 32 32 32 32 32 32 32 32 32
SYDSC-32/4B/32 1 4 32 32 32 32 32 32 32 32 32 32
SYDSC-32/4T/32 1 4 32 32 32 32 32 32 32 32 32 32

వైరింగ్ రేఖాచిత్రం

DC Drawout-Type Isolator Switch

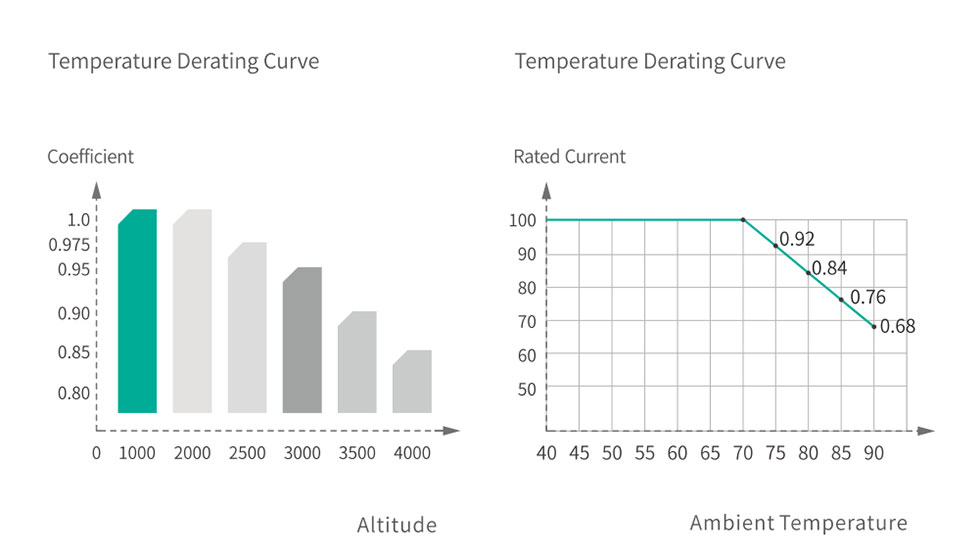

డీరేటింగ్ కర్వ్

DC Drawout-Type Isolator Switch

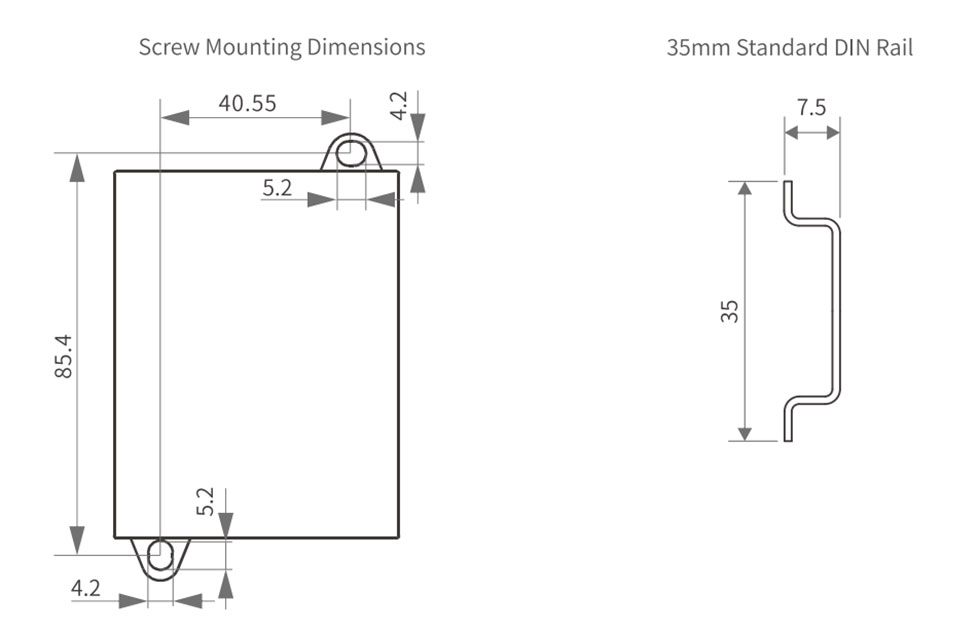

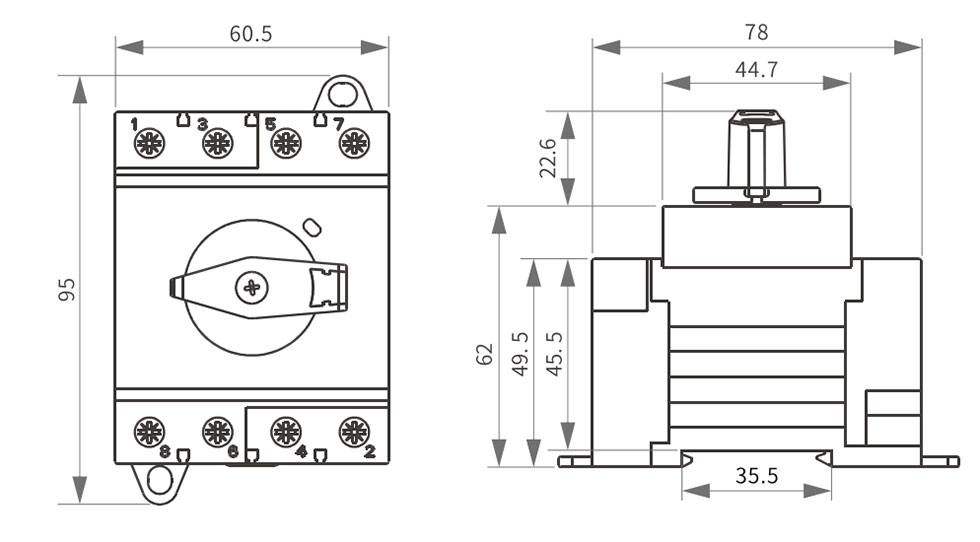

ప్రదర్శన మరియు సంస్థాపన కొలతలు

DC Drawout-Type Isolator Switch

DC Drawout-Type Isolator SwitchDC Drawout-Type Isolator Switch
