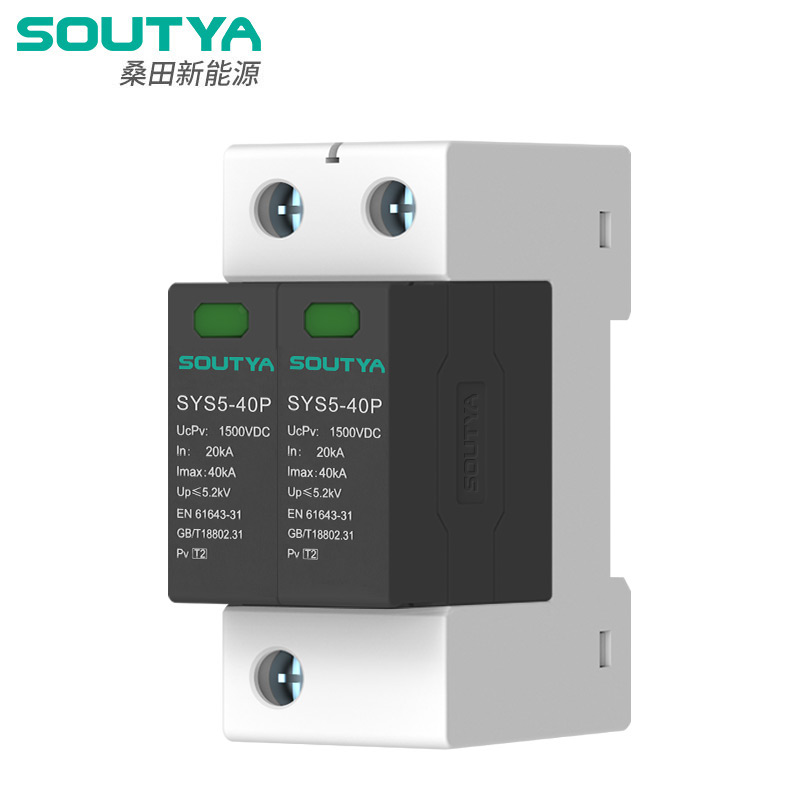

1500V DC సర్జ్ ప్రొటెక్టివ్ పరికరం

SYS5-40P 1500V DC సర్జ్ ప్రొటెక్టివ్ పరికరం, చైనా ఆధారితంగా సరఫరా చేయబడింది తయారీదారు జెజియాంగ్ సౌత్యా న్యూ ఎనర్జీ LLC, 500–1500 V DC, T2-క్లాస్ 40 kA గరిష్ట ఉత్సర్గ కరెంట్ మరియు ≤5.2 kV వోల్టేజ్-రక్షణతో SPD స్థాయి, ఫెయిల్-సేఫ్ థర్మల్ డిస్‌కనెక్ట్ మరియు చేంజ్-ఓవర్ రిమోట్‌ను కలిగి ఉంటుంది SCADA ఇంటిగ్రేషన్ కోసం సంకేత పరిచయం, ఉప్పెన రోగనిరోధక శక్తి కోసం రూపొందించబడింది యుటిలిటీ-స్కేల్ PV శ్రేణులు, కంటైనర్ చేయబడిన BESS మరియు అధిక-పవర్ EV ఛార్జింగ్ మౌలిక సదుపాయాలు.

అప్లికేషన్ దృశ్యాలు

1.యుటిలిటీ-స్కేల్ 1500 V సౌర క్షేత్రాలు

3.3 MW ఇన్వర్టర్ స్టేషన్ల DC క్యాబినెట్ లోపల, ఒక MPPT ఇన్‌పుట్‌కు ఒక SPD ప్రత్యక్ష మరియు పరోక్ష మెరుపు నుండి రక్షిస్తుంది. 5.2 kV రక్షణ స్థాయి రిమోట్-కాంటాక్ట్ అవుట్‌పుట్ ఫీడ్‌లు అయితే, 6 kV ఇన్సులేషన్ కోఆర్డినేషన్‌ను కలుస్తుంది కేంద్రీకృత ఉప్పెన పర్యవేక్షణ కోసం మొక్క SCADA.

2.కంటైనరైజ్డ్ BESS (2–5 MWh)

1200–1500 V బ్యాటరీ క్లస్టర్ బస్సులో, SPD రైలు ప్రక్కన అమర్చబడి ఉంటుంది. ఫ్యూజులు; దాని థర్మల్ డిస్‌కనెక్ట్ డ్రై-కాంటాక్ట్ PCSలో లూప్ చేయబడింది ఎమర్జెన్సీ-స్టాప్ సర్క్యూట్, SPD విఫలమైతే కన్వర్టర్‌ను తక్షణమే బ్లాక్ చేస్తుంది మరియు ఆర్క్ ప్రచారం నిరోధించడం.

3.1500 V అల్ట్రా-ఫాస్ట్ ఛార్జింగ్ హబ్‌లు ≥360 kW

రెక్టిఫైయర్ క్యాబినెట్ 1500 V బస్సు మరియు 1000 V బ్యాటరీ స్వాప్ ట్రక్ రెండూ సర్క్యూట్ SPDలతో సమాంతరంగా ఉంటుంది, దీని నుండి 2 kV/µs నిటారుగా ఉండే సర్జ్‌లను పరిమితం చేస్తుంది అధిక-పవర్ కాంటాక్టర్లు మరియు 1700 V IGBT మాడ్యూల్‌లను రక్షించడం.

4. పర్వత భూభాగంలో వ్యవసాయ-PV ట్రాకర్ వ్యవస్థలు

ట్రాకర్ మోటార్ ఫీడర్‌లు (1000 V) 1500 V స్ట్రింగ్‌లతో పాటు ఎక్కువసేపు నడుస్తాయి దూరాలు; ట్రాకర్ జంక్షన్ బాక్స్‌లో ఇన్‌స్టాల్ చేయబడిన SPD, ప్రేరేపించబడకుండా నిరోధిస్తుంది స్ట్రింగ్స్‌లోకి కలపడం నుండి పెరుగుతుంది మరియు PID మరియు కాంబినర్-బాక్స్‌ను నివారిస్తుంది ఇన్సులేషన్ బ్రేక్డౌన్.

5.ఆఫ్‌షోర్ PV బూస్టర్ ప్లాట్‌ఫారమ్‌లు

టాప్‌సైడ్ 1500 V DC కలెక్షన్ ప్యానెల్‌లో, నికెల్ పూతతో కూడిన రాగి టెర్మినల్స్ వ్యతిరేక ఉప్పు-స్ప్రే పూతతో ఉపయోగిస్తారు. రిమోట్ సిగ్నల్ ద్వారా మార్చబడుతుంది ఆన్‌షోర్ కంట్రోల్ సెంటర్‌కు ఫైబర్-ఆప్టిక్, రియల్ టైమ్ సర్జ్-స్టేటస్‌ని ఎనేబుల్ చేస్తుంది తీరం నుండి 40 కి.మీ.ల దూరంలో పర్యవేక్షిస్తుంది.

సాంకేతిక పరామితి

గమనిక: T2 వర్గం SPD ప్రధానంగా ఇన్‌కమింగ్ క్యాబినెట్‌లలో ఉపయోగించబడుతుంది పంపిణీ వ్యవస్థలు.

అనుబంధ పరికరం

వైఫల్యం ఐసోలేషన్ పరికరం

సర్జ్ ప్రొటెక్టర్‌లో ఫెయిల్యూర్ ఐసోలేషన్ ప్రొటెక్షన్ పరికరం ఉంటుంది. వేడెక్కడం వల్ల ప్రొటెక్టర్ విచ్ఛిన్నమైనప్పుడు, ఈ పరికరం చేయగలదు అందించేటప్పుడు స్వయంచాలకంగా పవర్ గ్రిడ్ నుండి డిస్‌కనెక్ట్ చేయండి సూచన సంకేతం. ప్రొటెక్టర్ సాధారణంగా పని చేస్తున్నప్పుడు, సూచిక విండో ఆకుపచ్చని ప్రదర్శిస్తుంది; వైఫల్యం ఐసోలేషన్ తర్వాత, విండో ఎరుపు రంగులో కనిపిస్తుంది.

అలారం రిమోట్ సిగ్నల్ పరికరం

రిమోట్ సిగ్నల్ పరిచయాలతో ప్రొటెక్టర్‌ను తయారు చేయవచ్చు. ఈ పరికరం సాధారణంగా తెరిచిన మరియు సాధారణంగా మూసివేయబడిన పరిచయాల సమితిని కలిగి ఉంటుంది. ఎప్పుడు ప్రొటెక్టర్ సాధారణంగా పనిచేస్తోంది, సాధారణంగా క్లోజ్డ్ కాంటాక్ట్ నిమగ్నమై ఉంటుంది. ప్రొటెక్టర్ యొక్క ఒకటి లేదా అంతకంటే ఎక్కువ మాడ్యూల్స్ విఫలమైతే, కాంటాక్ట్ దాని నుండి మారుతుంది సాధారణంగా ఓపెన్ కాంటాక్ట్‌ని యాక్టివేట్ చేస్తూ, సాధారణంగా తెరవడానికి మూసివేయబడుతుంది ఒక తప్పు సిగ్నల్ పంపండి.

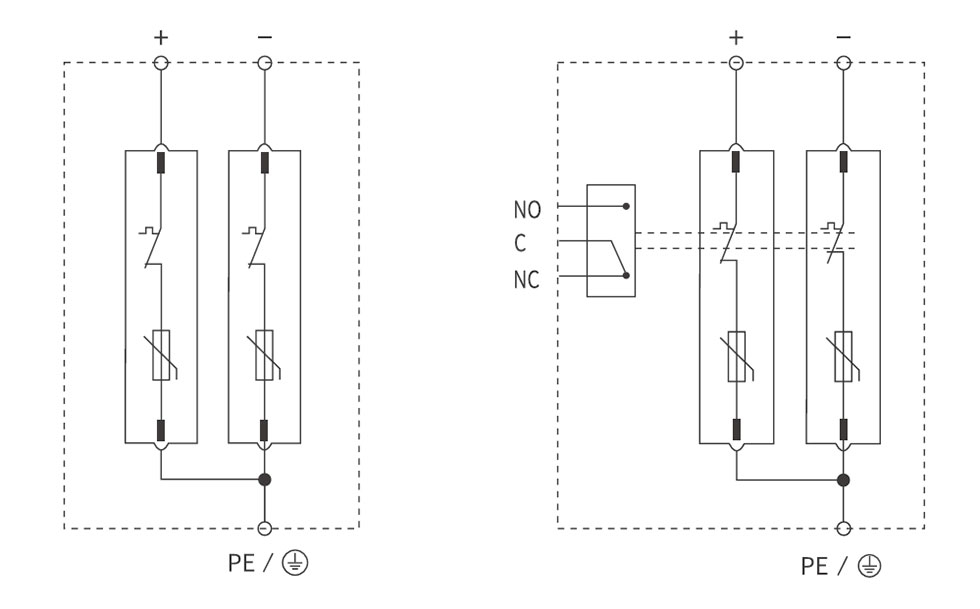

వైరింగ్ రేఖాచిత్రం

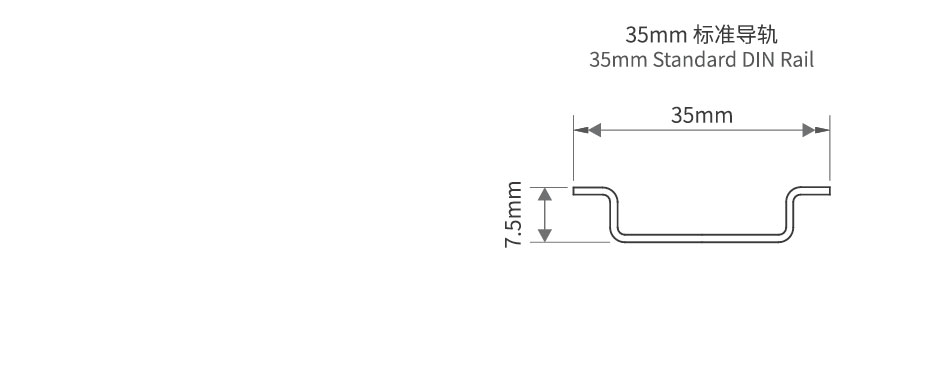

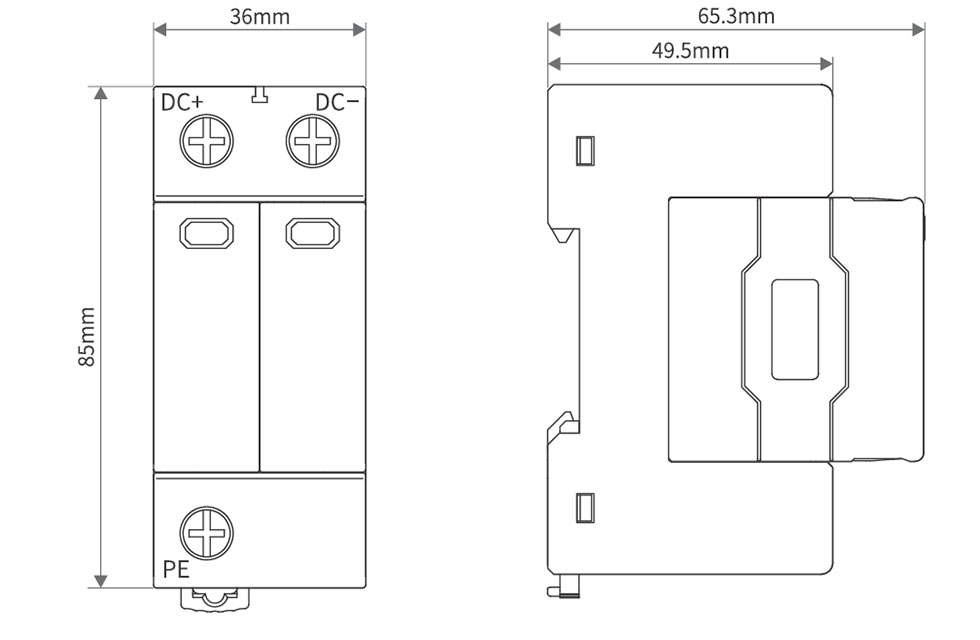

ప్రదర్శన మరియు సంస్థాపన కొలతలు
